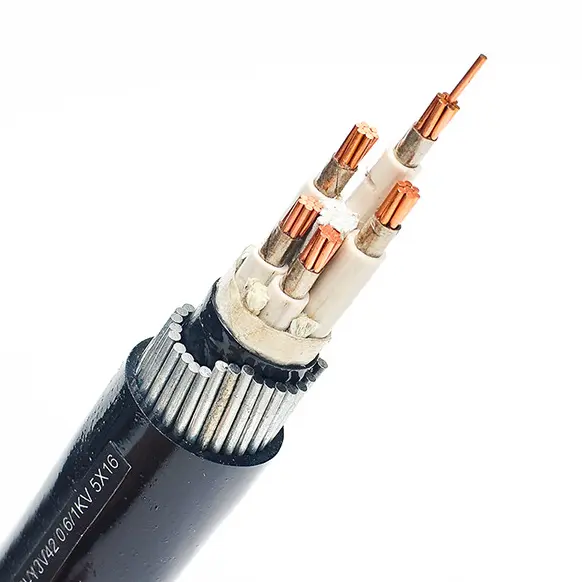

XLPE izolovaný napájecí kabel SWA s PVC pláštěm

XLPE izolovaný PVC opláštěný SWA napájecí kabel se skládá z T1R měděného vodiče, XLPE izolace, PVC balicí pásky Steel-weirs pancíře a PVC pláště.

Běžné typy kabelů jsou YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/PVC.

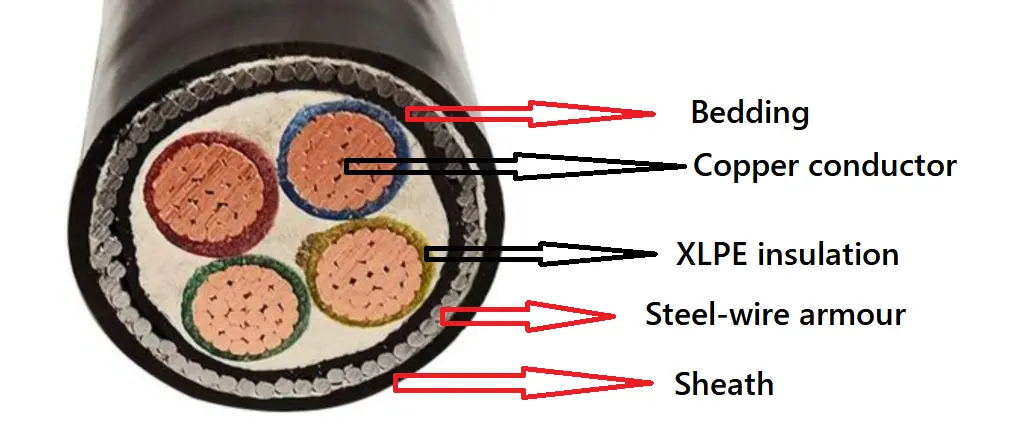

Struktura produktu

XLPE izolovaný PVC opláštěný SWA napájecí kabel se skládá z T1R měděného vodiče, XLPE izolace, PVC balicí pásky Steel-weirs pancíře a PVC pláště.

Vodič: měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle IEC 60228

a GB/T 3956-2008, Pro plochu průřezu není větší než 6 mm², pevné kolo

lze použít vodič třídy 1 podle IEC 60228 a GB/T 3956-2008.

Izolace: Tloušťka izolace, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Barva jádra: 1 jádro: červená nebo žlutá nebo zelená nebo modrá nebo černá

2 jádra: červená, modrá nebo červená, černá

3 jádra: žlutá, zelená, červená nebo červená, žlutá, modrá

4 jádra: žlutá, zelená, červená, modrá nebo červená, žlutá, modrá, černá

5 jader: žlutá, zelená, červená, modrá, černá nebo červená, žlutá, modrá, černá, zelená

Nad 5 čísel: bílá jádra s černým číslem nebo různobarevná stuha

Vnitřní povlaky: Vnitřní povlaky mohou být extrudované nebo lapované. Materiály musí být vhodné pro provozní teplotu kabelu a kompatibilní s izolačním materiálem.

Pancéřování z ocelových drátů: U vícežilových kabelů musí být pancíř aplikován na vnitřní kryt vyhovující ocelovým drátům. Jednožilové kabely pro použití na a.c. systémy se skládají z nemagnetických ocelových drátů.

Vnější plášť: Tloušťka pláště, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Ohnivzdorný kabel: Kolem vodiče se navinou dvě vrstvy slídové pásky.

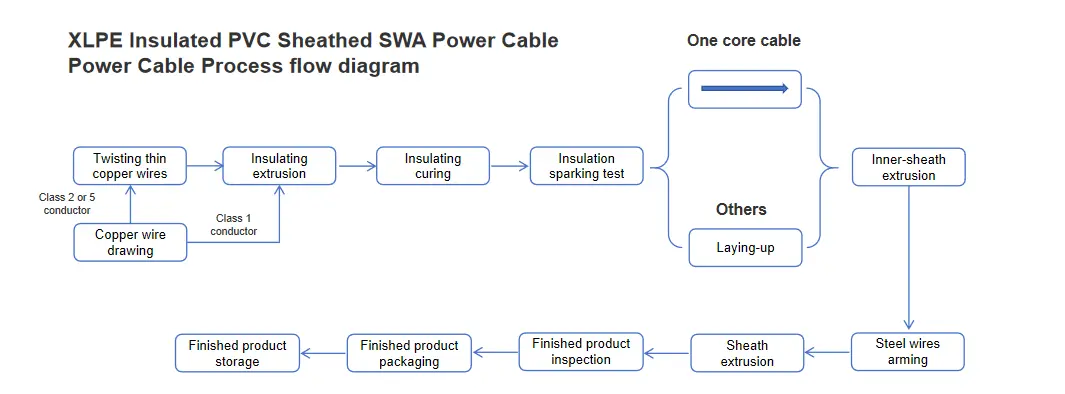

Vývojový diagram procesu

Parametr výkonu

Jmenovité napětí: 0,6/1 kV

Zkušební napětí: 3,5 kV po dobu 5 minut nedošlo k žádné poruše

Pracovní teplota: -5ºC až +90ºC

Teplota zkratu: +250 ºC

Minimální ohybový poloměr ohybu: 15* vnější průměr;

Minimální statický poloměr ohybu: 10* vnější průměr;

Test kabelu:

1. Zkouška stejnosměrného odporu vodiče: 20ºC stejnosměrný odpor vodiče musí vyhovovat GB/T 3956-2008, IEC 60228.

2. Test střídavým napětím: 3,5kV/5min, bez poruchy.

Odběrový test:

1. Kontrola konstrukce vodiče: Musí vyhovovat technickým požadavkům GB/T 3956-2008, IEC 60228.

2. Velikost izolace, obložení, ocelového páskového pancíře a konstrukce pláště musí splňovat požadavky GB/T 12706.1-2020, IEC 60502.1.

Zkouška tepelného prodloužení:

Odběr vzorků a zkušební postupy musí vyhovovat ustanovením GB/T 2951.21-2008, IEC 60811-2-1, kapitola 9, a výsledky musí vyhovovat ustanovením GB/T 12706.1-2020, IEC 60502.1.

Typový test:

Zkouška mechanického a fyzikálního výkonu izolace a pláště musí splňovat požadavky GB/T 12706.1-2020 a IEC 60502.1.

Elektrický výkon musí vyhovovat GB/T 12706.1-2020, IEC 60502.1

Zkouška hoření jednoho kabelu musí vyhovovat GB/T 19666-2019, IEC 60332.

Test zpomalování hoření ve svazku kabelu splňuje požadavky GB/T 19666-2019, IEC 60332.

Zkouška požární odolnosti kabelů musí splňovat požadavky GB/T 19666-2019 a IEC 60331.

Proudová zatížitelnost v ampérech (A)

Balení a dodání

Podrobnosti o balení:

Je určeno množstvím a požadavky, které kupujete. Dá se domluvit.

Přístav: Tianjin Port

Doručení: po moři, letecky, expresně.
