Jaké jsou různé části, které tvoří elektrický vodič?

Základní součásti anelektrický drátsestávají ze dvou základních částí: vodiče a izolační vrstvy. Pro kabely/opláštěné vodiče vyžadující vyšší ochranu se přidává plášťová vrstva.  Některé dráty pro speciální aplikace mohou také obsahovat další struktury, jako je stínící vrstva, výplňová vrstva a pancéřová vrstva. Každá struktura plní specifickou funkci a zajišťuje základní požadavky na vodivost, izolaci a ochranu.

Následuje podrobný popis funkce a běžných materiálů každé základní součásti:

1. Vodič (vodivá část jádra)

"Vodivé tělo" drátu, zodpovědné za přenos elektrické energie. Vyžaduje dobrou vodivost a nízký odpor.

Běžné materiály: Měď (fialová měď/bezkyslíkatá měď, hlavní proud pro domácí/průmyslové použití, vynikající vodivost a odolnost proti oxidaci), hliník (nízká cena, nízká hmotnost, většinou se používá pro venkovní venkovní vedení/kabely s velkým průřezem) a v několika speciálních případech se používá hliník a slitiny mědi plátované mědí.

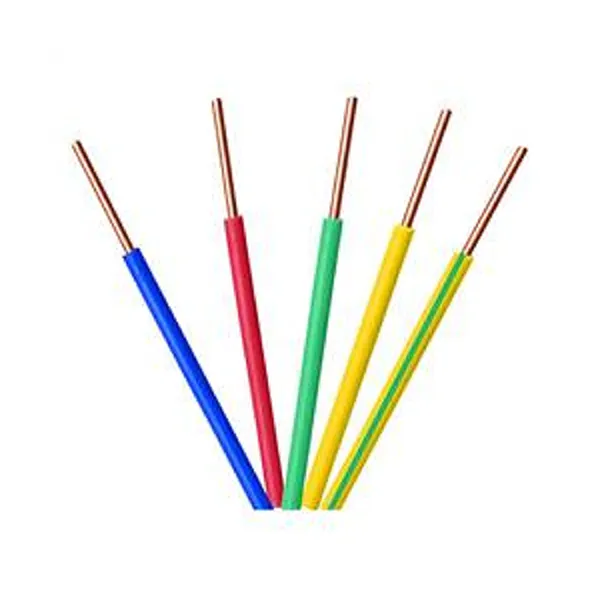

Strukturální formy: Jednožilový tvrdý drát (jako BV drát, pro domácí elektroinstalaci), vícežilový měkký drát (jako BVR drát, pro připojení spotřebičů/aplikace vyžadující časté ohýbání).

2. Izolační vrstva (základní ochrana, nezbytná)

Izolační materiál omotaný kolem vodiče. Jeho hlavní funkcí je izolovat vodič, zabránit úniku a zabránit zkratům a zároveň zajistit odolnost proti opotřebení a teplotní odolnost pro zajištění elektrické bezpečnosti.

Běžné materiály: Polyvinylchlorid (PVC, nejběžnější v drátech pro domácnost, nízká cena, snadno zpracovatelný), síťovaný polyethylen (XLPE, lepší teplotní odolnost/odolnost proti stárnutí, většinou se používá vstřednía vysokonapěťové kabely/vysokoteplotní aplikace), pryž (chloroprenová pryž/nitrilkaučuk, dobrá flexibilita, většinou se používá v mobilních vodičích/venkovní voděodolné vodiče), polytetrafluoretylen (PTFE, odolnost vůči vysokým teplotám/korozi, pro speciální průmyslové vodiče).
