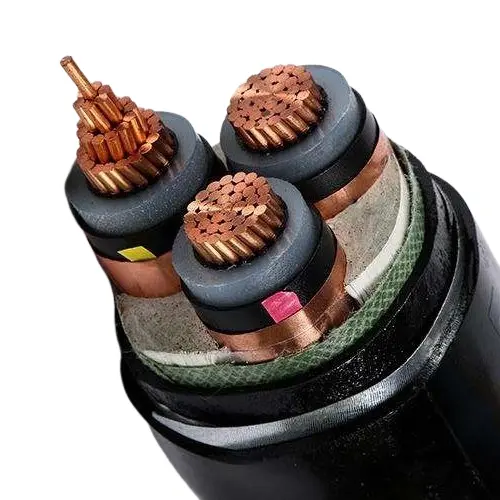

XLPE izolovaný kabel STA MV s PVC pláštěm

Tento XLPE izolovaný kabel STA MV s PVC pláštěm nabízený profesionálním dodavatelem Beida využívá jako izolační materiál zesíťovaný polyethylen (XLPE), který má vynikající elektrické vlastnosti, tepelnou odolnost a odolnost proti stárnutí. V kombinaci s vnějším pláštěm z polyvinylchloridu (PVC) dále zvyšuje ochranu proti vlhkosti, chemické korozi a fyzickému oděru. Pancéřová vrstva z ocelové pásky poskytuje kabelu vysokou odolnost proti tlaku a nárazu, což mu umožňuje přizpůsobit se různým prostředím pokládky, jako je přímé zakopání, tunely a potrubí. Je zvláště vhodný pro způsoby instalace, které nevyžadují dodatečnou ochranu vedení a mohou být uloženy přímo pod zemí.

Pokud jde o úrovně napětí, produkty pokrývají několik běžně používaných specifikací, jako jsou 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV a 26/35KV, které mohou vyhovět potřebám různých scénářů přenosu a distribuce středního napětí. Konstrukce kabelové konstrukce je přísná, odpovídá příslušným národním normám a má dobrou dlouhodobou provozní stabilitu a bezpečnostní rezervu.

Aplikace:

Silové kabely s izolací ze zesíťovaného polyetylenu, opláštěné PVC opláštěním, pancéřované ocelovou páskou se primárně používají v městské distribuci elektrické energie, venkovských energetických sítích, těžební energii a železničních dopravních systémech kvůli jejich ochraně ocelovou páskou. Používají se k připojení zařízení, jako jsou rozvodny, rozvodné skříně, transformátory a generátory. Tento typ kabelu je vhodný pro přenos energie v energetických rozvodných sítích nebo průmyslových instalacích. Může být uložen přímo pod zemí nebo instalován do kabelových žlabů nebo kabelových žlabů. Kabel vydrží určitý tlak, ale ne tahovou sílu.

Struktura produktu

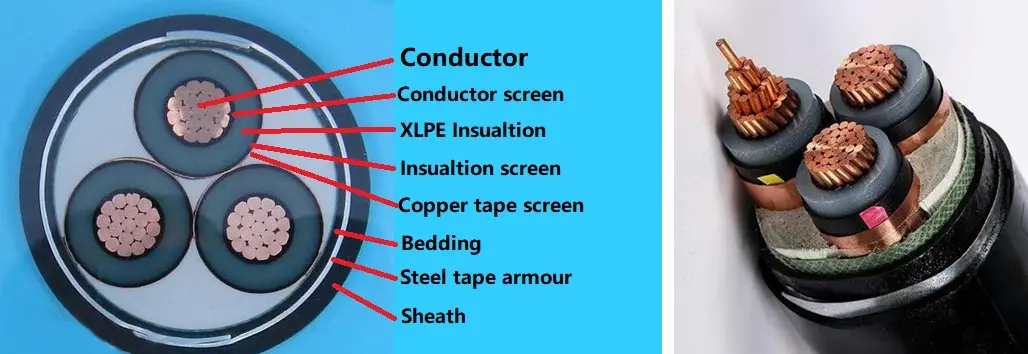

XLPE izolovaný PVC opláštěný STA MV kabel se skládá z měděného vodiče T1R, izolace XLPE, PVC balicí pásky Ocelové páskové pancíře a PVC pláště.

Vodič: měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle IEC 60228

a GB/T 3956-2008.

Izolace: Izolace ze zesíťovaného polyetylenu, tloušťka izolace, vlastnosti materiálu musí odpovídat IEC 60502-2 a GB/T 12706.2, GB/T 12706.3.

Stínění vodiče: Stínění vodiče by mělo být vyrobeno z extrudovaného polovodivého nekovového materiálu a extrudovaný polovodivý materiál by měl být pevně spojen s izolací.

Izolační stínění: Izolační stínění by mělo být složeno z kombinace nekovové polovodivé vrstvy a kovové vrstvy. Na každé izolované jádro by měla být přímo vytlačena nekovová polovodivá vrstva, která je pevně spojena s izolačním jádrem nebo se dá sloupnout. Poté by měla být kolem nekovové polovodivé vrstvy obalena kovová stínící vrstva. Mělo by vyhovovat ustanovením IEC 60502-2, GB/T 12706.2 a GB/T 12706.3.

Vnitřní potahy: Vnitřní potahy musí být extrudované. Materiály musí být vhodné pro provozní teplotu kabelu a kompatibilní s izolačním materiálem.

Pancéřování s ocelovou páskou: U vícežilových kabelů musí být pancéřování aplikováno na vnitřní kryt vyhovující dvojité ocelové pásce. Jednožilové kabely pro použití na a.c. systémy se skládají z nemagnetické ocelové pásky.

Vnější plášť: PVC plášť, Tloušťka pláště, vlastnosti materiálu musí odpovídat IEC 60502.2 a GB/T 12706.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Parametr výkonu

Jmenovité napětí: 3,6/6 kV až 18/30 kV; 26/35 kV

Testovací napětí: Testovací napětí napájecí frekvence by mělo být 3,5U0 a test by měl trvat 5 minut bez poruchy.

Maximální provozní teplota vodiče: 90 ºC

Teplota zkratu: +250 ºC

Tloušťka izolace:

Test kabelu

Rutinní testy kabelů zahrnují: 1) Test stejnosměrného odporu vodiče, který vyžaduje, aby stejnosměrný odpor při 20ºC vyhovoval požadavkům GB/T 3956-2008 a IEC 60228; 2) Test střídavého napětí, nepřetržitý při napětí 3,5U0 po dobu 5 minut, nemělo by dojít k žádné poruše; 3) Test částečného výboje, prováděný podle GB/T 3048.12, při napětí 1,73 U0 by neměl být generován žádný detekovatelný výboj přesahující 10 pC a citlivost testu by měla dosáhnout 10 pC nebo vyšší.

Zkoušky odběru vzorků zahrnují zejména: 1) Kontrola struktury vodiče, která musí splňovat požadavky GB/T 3956-2008 a IEC 60228; 2) Konstrukční rozměry izolace, vnitřního obložení, ocelového páskového pancíře a pláště musí splňovat požadavky IEC 60502.2, GB/T 12706.2-2020 a GB/T 12706.3-2020; 3) Zkouška tepelného prodloužení, která musí být provedena v souladu s GB/T 2951.21-2008 a kapitolou 9 IEC 60811-2-1 a výsledky musí odpovídat odpovídajícím normám.

Typové zkoušky zahrnují následující: mechanické a fyzikální vlastnosti a elektrické vlastnosti izolace a pláště musí splňovat požadavky IEC 60502.2, GB/T 12706.2-2020 a GB/T 12706.3-2020; zkouška hoření jednoho kabelu by měla odpovídat ustanovením GB/T 19666-2019 a IEC 60332; test zpomalovače hoření by měl také splňovat požadavky GB/T 19666-2019 a IEC 60332.

Podmínky instalace produktu:

Okolní teplota během instalace kabelu

U silových kabelů se zesíťovanou etylenovou izolací a PVC pláštěm by okolní teplota neměla být během instalace nižší než 0°C.

Minimální poloměr ohybu při instalaci kabelu

Balení a dodání

Podrobnosti o balení:

Je určeno množstvím a požadavky, které kupujete. Dá se domluvit.

Přístav: Tianjin Port

Doručení: po moři, letecky, expresně.
