XLPE izolovaný kabel SWA MV s PVC pláštěm

Můžete si vybrat Beida Group jako svého výrobce a dodavatele XLPE izolovaného PVC kabelu SWA MV. Díky pancéřové ochraně z ocelového drátu má kabel hlavní výhody silné pevnosti v tahu a dobré odolnosti vůči vnějším mechanickým silám. Jsou vhodné pro scénáře vyžadující pevnost v tahu, jako jsou vysoké výšky pádu a vertikální instalace. Tyto kabely jsou použitelné pro přenos energie v přenosových a distribučních sítích nebo průmyslových instalacích.

Odeslat dotaz

Popis výrobku

Beida Group má více než 30 let zkušeností s nabídkou XLPE izolovaného PVC SWA MV kabelu, můžeme být vaším výrobcem a dodavatelem a nabízet přizpůsobené služby.

Struktura produktu

Xlpe Insulated Pvc Sheathed Swa Mv Cable

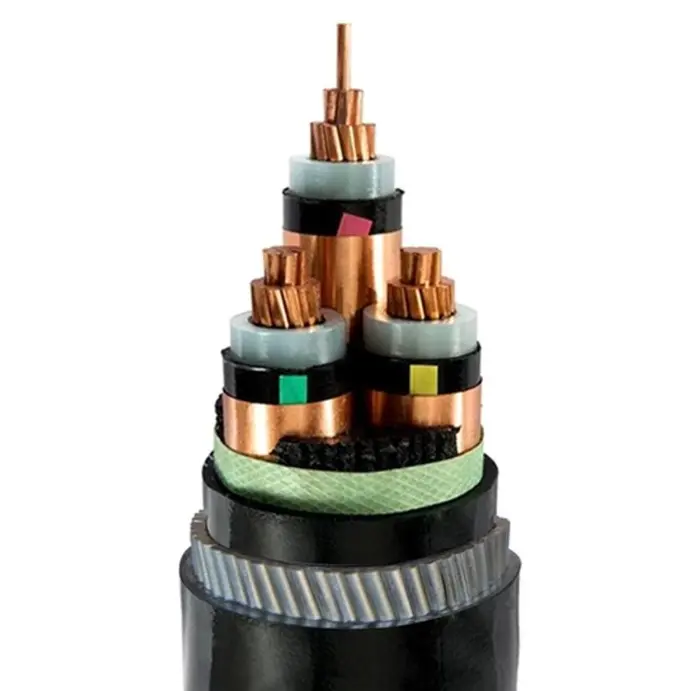

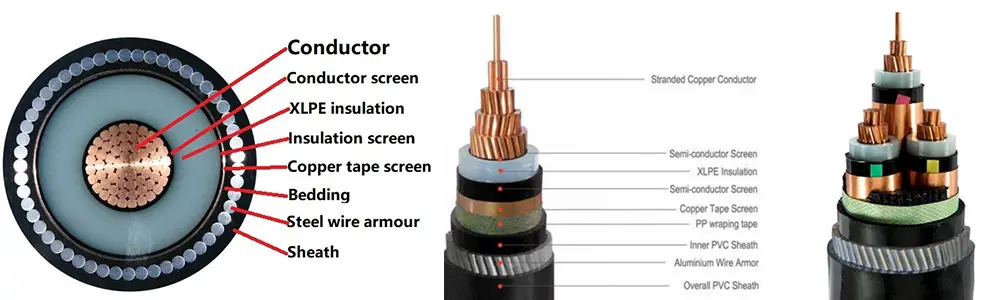

XLPE izolovaný PVC opláštěný SWA MV kabel se skládá z T1R měděného vodiče, XLPE izolace, PVC balicí pásky Ocelové dráty pancíře a PVC pláště.

Vodič: měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle IEC 60228

a GB/T 3956-2008.

Izolace: Izolace ze zesíťovaného polyetylenu, tloušťka izolace, vlastnosti materiálu musí odpovídat IEC 60502-2 a GB/T 12706.2, GB/T 12706.3.

Stínění vodiče: Stínění vodiče by mělo být tvořeno extrudovaným polovodičovým nekovovým materiálem, který by měl být pevně spojen s izolací.

Izolační stínění: Izolační stínění by se mělo skládat z kombinace nekovové polovodivé vrstvy a kovové vrstvy. Každé izolované jádro drátu by mělo být přímo vytlačeno nekovovou polovodivou vrstvou, která je pevně spojena s jádrem izolovaného drátu nebo může být odloupnuta. Poté by měla být kovová stínící vrstva překryta a obalena kolem nekovové polovodivé vrstvy a měla by vyhovovat ustanovením IEC 60502-2, GB/T 12706.2 a GB/T 12706.3. Vnitřní potahy: Vnitřní potahy musí být extrudovány. Materiály musí být vhodné pro provozní teplotu kabelu a kompatibilní s izolačním materiálem.

Pancéřování z ocelových drátů: U vícežilových kabelů musí být pancíř aplikován na vnitřní kryt vyhovující ocelovým drátům. Jednožilové kabely pro použití na a.c. systémy se skládají z nemagnetických ocelových drátů.

Vnější plášť: PVC plášť, Tloušťka pláště, vlastnosti materiálu musí odpovídat IEC 60502.2 a GB/T 12706.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Parametr výkonu

Jmenovité napětí: 3,6/6 kV až 18/30 kV；26/35 kV

Testovací napětí: Testovací napětí napájecí frekvence by mělo být 3,5U0 a test by měl trvat 5 minut bez jakékoli poruchy.

jmenovité napětí U0/U	maximální napětí Um	zkušební napětí KV
3,6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Maximální provozní teplota vodiče: 90 ºC

Teplota zkratu: +250 ºC

tloušťka izolace:

jmenovité napětí U0/U	tloušťka izolace:
3,6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Srovnání mezi vysokonapěťovými silovými kabely pancéřovanými ocelovými dráty (YJV32, CU/XLPE/PVC/SWA/PVC) a ocelovými páskami (YJV22, CU/XLPE/PVC/STA/PVC)

projekt	Pancíř z jemného ocelového drátu	Dvojité ocelové páskové brnění (obalení mezery)	základní rozdíl
Mechanické vlastnosti jádra	Vynikající pevnost v tahu, střední pevnost v tlaku a dobrá pružnost	Vysoká pevnost v tlaku, nízká pevnost v tahu a průměrný ohybový výkon	Ocelové drátěné pancéřované napájecí kabely mají vysokou pevnost v tahu; silové kabely s ocelovou páskou mají vynikající pevnost v tlaku
způsob pokládky	Vertikální, vysoký pokles, pod vodou, nad hlavou, velké rozpětí	Přímý pohřeb, potrubí, tunel (prostředí s nízkou pevností v tahu)
ohnisko ochrany	Je odolný proti poškození tahem a nárazem a má dobrou odolnost proti vlhkosti a korozi	Odolné proti silnému tlaku, propíchnutí ostrými předměty a pokousání hlodavci	YJV32 je vhodný pro dynamické zatížení, zatímco YJV22 je vhodný pro statické zatížení
Proces a náklady	Proces brnění z jemného ocelového drátu je složitý, materiálové náklady jsou vysoké a celková cena je ještě vyšší	Technologie ocelového páskového pancéřování je vyspělá a má relativně nízkou cenu	Pokud je rozpočet omezený a neexistuje žádná tahová poptávka, dává se přednost YJV22
poloměr ohybu	Relativně menší (díky dobré ohebnosti pramenů ocelového drátu)	Relativně větší (obal ocelové pásky je náchylný k deformaci)	YJV32 je přizpůsobivější pro pokládku ve stísněných prostorách

Návrhy na výběr:

1. Pokud scénář primárně zahrnuje odolnost proti tlaku (jako je přímé zahrabání, podzemní inženýrské tunely) a nedochází k žádné významné tahové síle nebo vysoké výšce pádu, doporučuje se ocelové páskové pancéřování (YJV22, CU/XLPE/PVC/STA/PVC) pro jeho vyšší nákladovou efektivitu.

2. Pokud se jedná o vertikální pokládku, velké rozpětí, pod vodou nebo vysokou výšku pádu a je třeba odolat axiální tahové síle, mělo by se upřednostňovat pancéřování z ocelového drátu (YJV32, CU/XLPE/PVC/SWA/PVC), aby byla zajištěna dlouhodobá provozní bezpečnost.

3. Oba musí odpovídat napěťové úrovni vysokonapěťového systému, průřezu vodiče a požadavkům na ochranu prostředí pokládky (zvláštní požadavky, jako je odolnost proti korozi a zpomalení hoření, lze dodatečně upravit).
