XLPE izolovaný PVC opláštěný nepancéřovaný MV kabel

Od svého založení v roce 1989 se Beida Group stala referenčním výrobcem v oblasti silových kabelů v Číně na základě let průmyslové akumulace a vynikající technologie. Jako společnost s hlubokými schopnostmi výzkumu a vývoje a bohatými průmyslovými zkušenostmi jsou naše XLPE izolované PVC opláštěné nepancéřované MV kabely široce používány v městských energetických sítích, průmyslových a těžařských podnicích a výškových budovách pro jejich vysokou stabilitu a vysokou účinnost. Díky přísnému systému kontroly kvality a dlouhodobé spolupráci s univerzitou Tsinghua, univerzitou Nankai a dalšími autoritativními jednotkami jsou naše produkty na trhu vysoce uznávány a poskytují zákazníkům bezpečná a spolehlivá řešení přenosu energie.

Odeslat dotaz

Popis výrobku

Tianjin Beida je čínský výrobce a dodavatel XLPE izolovaného PVC opláštěného nepancéřovaného MV kabelu. Tyto kabely jsou široce používány v energetických systémech. Slouží jako „energetická tepna“ městských energetických sítí, průmyslových a těžařských podniků a výškových budov a může přenášet 10,35 kV vysokonapěťovou elektřinu z rozvoden do různých silových terminálů.

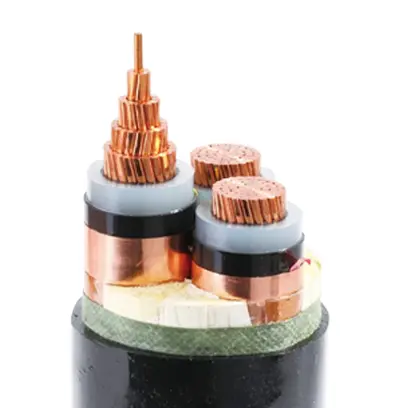

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Výběr vysokonapěťových kabelů

1. Vyberte podle úrovně napětí, běžně používaná úroveň kabelu je 3,6/6 kV； 6/10 kV， 8,7/15 kV，12/20 kV，18/30 kV；26/35 kV

2. Vyberte podle výkonu zařízení nebo přenášeného proudu, vypočítejte proud, který zařízení potřebuje použít podle výkonu zařízení a poté vyberte podle tabulky kapacitních kabelů. Kromě toho je nutné vypočítat úbytek napětí kabelu pomocí délky kabelu a úbytek napětí nesmí přesáhnout 5 %.

Typ kabelu	Strukturální vlastnosti	Aplikační scénáře	Tabuizovaná scéna
XLPE izolovaný PVC opláštěný pancéřovaný MV kabel	Neobrněné, lehké a flexibilní	Vnitřní, tunel, kabelový příkop, pokládka potrubí	Nevydrží velké mechanické síly, neměl by být pohřben přímo v kamenné oblasti
XLPE izolovaný kabel STA MV s PVC pláštěm	pancéřování ocelovou páskou	Oblasti se silnou odolností v tlaku, uložené přímo pod zemí a náchylné k mechanickému poškození	Nevhodné pro vertikální pokládku s vysokým pádem (snadno sklouzává)
XLPE izolovaný kabel SWA MV s PVC pláštěm	Pancíř z jemného ocelového drátu, vysoká pevnost v tahu	Situace s vysokým pádem (např. šachty), doly, pod vodou	Vysoká cena, obecně položené na zemi bez tohoto modelu
LSZH MV CALBES	Bezhalogenový, s nízkou kouřivostí, zpomalující hoření	Výškové budovy, metro, nemocnice a další místa s vysokými požadavky na požární ochranu	-

Struktura produktu

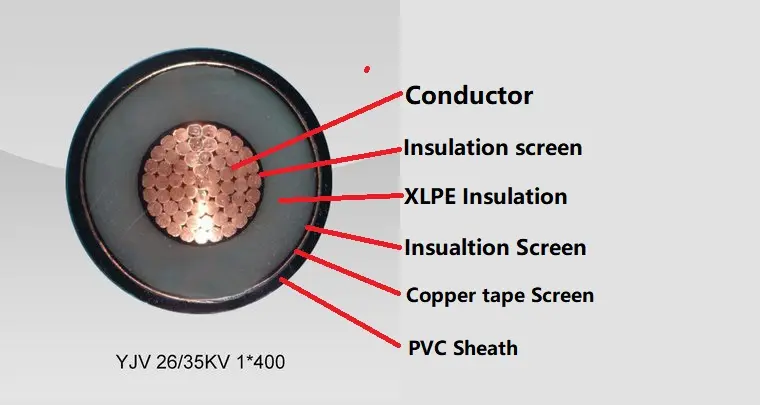

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE izolovaný PVC opláštěný nepancéřovaný VN kabel se skládá z T1R měděného vodiče, XLPE izolace, PVC balicí pásky Ocelové páskové pancéřování a PVC pláště.

Vodič: měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle IEC 60228

a GB/T 3956-2008.

Izolace: Izolace XLPE, tloušťka izolace, vlastnosti materiálu musí odpovídat IEC 60502-2 a GB/T 12706.2, GB/T 12706.3.

Stínění vodiče: Stínění vodiče se musí skládat z extrudovaného polovodivého nekovového materiálu a extrudovaný polovodivý materiál musí být těsně spojen s izolací.

Izolační štít: Izolační štít se skládá z nekovové polovodivé vrstvy a kovové vrstvy. Každé izolované drátěné jádro musí být přímo vytlačováno s nekovovou polovodivou vrstvou těsně spojenou s izolovaným drátěným jádrem nebo odlupovatelné. Potom musí být kovová stínící vrstva překryta vně nekovové polovodivé vrstvy a musí být splněny požadavky IEC 60502-2, GB/T 12706.2 a GB/T 12706.3.

Vnější plášť: PVC plášť Tloušťka pláště, vlastnosti materiálu musí odpovídat IEC 60502.2 a GB/T 12706.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Parametr výkonu

Jmenovité napětí: 3,6/6 kV až 18/30 kV; 26/35 kV

Zkušební napětí: Zkušební napětí napájecí frekvence musí být 3,5 U0 a zkouška se provádí po dobu 5 minut bez poruchy.

Jmenovité napětí U0/U	Maximální napětí Um	Zkušební napětí KV
3,6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Maximální provozní teplota vodiče: 90 ºC

Teplota zkratu: +250 ºC

Tloušťka izolace:

Jmenovité napětí U0/U	tloušťka izolace:
3,6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Komplexní test kabelů, zajištění kvality bez starostí!

Při rutinním testu jsou stejnosměrný odpor vodiče, střídavé napětí a částečný výboj přísně v souladu s národními normami a normami IEC, aby byl zajištěn vynikající výkon. Při odběru vzorků odpovídá struktura vodiče, velikost izolačního pláště a tepelné prodloužení standardu a kvalita je spolehlivá. Typový test je obsáhlejší a zahrnuje mechanické a fyzikální vlastnosti izolačního pláště, elektrické vlastnosti a jednotlivé a sdružené testy zpomalující hoření, vše v souladu s normami GB/T a IEC, pro váš bezpečnostní doprovod kabelů!

Podmínky instalace produktu:

XLPE izolovaný PVC opláštěný nepancéřovaný MV kabel, okolní teplota při instalaci by neměla být nižší než 0º.

Minimální poloměr ohybu kabelu při instalaci

Projekt	Jednožilový kabel		Vícežilový kabel
Projekt	Neozbrojený	Obrněný	Neozbrojený	Obrněný
Minimální poloměr ohybu kabelu při instalaci	20D	15D	15D	12D
Minimální poloměr ohybu kabelů v blízkosti připojovacích krabic a koncovek	15D	12D	12D	10D
Poznámka: D je vnější průměr kabelu

Kupte si nyní pro bezpečnější a efektivnější přenos síly

Volba zesíťovaného polyetylenu izolovaného PVC opláštěného nepancéřovaného napájecího kabelu je nejen závazkem vysoké kvality, ale také zárukou dlouhodobého stabilního provozu. Odolnost, nízké náklady na údržbu a vysoká účinnost přenosu tohoto kabelu mohou podnikům přinést značné úspory nákladů a výrazně zlepšit celkovou účinnost energetického systému. Dlouhodobé používání kabelu může výrazně snížit náklady na údržbu a výměnu způsobené výpadkem napájení, a tak podnikům zajistit vyšší návratnost investic.
