KVVR Control Soft Cable 450/750V

Beida Group je profesionální výrobce KVVR Control Soft Cable 450/750V. Používáme ohebné měděné vodiče třídy 5 a měkkou izolaci a opláštění PVC šetrné k životnímu prostředí. Tyto kabely se vyznačují flexibilitou, malým poloměrem ohybu a spolehlivou elektrickou izolací. Mají jmenovité napětí 450/750V a splňují normu GB/T 9330, díky čemuž jsou vhodné pro přenos řídicích signálů vyžadujících častý pohyb nebo ohýbání.

Odeslat dotaz

Popis výrobku

Pokud chcete získat přímo z výroby ceny KVVR Control Soft Cable 450/750V, můžete kontaktovat Tianjin Beida. Jsme profesionální výrobce s více než 30 lety zkušeností.

Použití produktu

Průmyslová automatizace: Používá se v zařízeních vyžadujících časté ohýbání a kroucení, jako jsou robotická ramena, CNC obráběcí stroje a automatizované výrobní linky, pro přenos řídicích signálů a pomocné energie.

Chytré budovy: Systémy automatizace budov (BA), propojovací čidla, akční členy a ovládací skříně, používané pro přenos signálu v klimatizačních, osvětlovacích a bezpečnostních systémech.

Přístrojové vybavení: Přesný přenos signálu v laboratořích a testovacích zařízeních, nabízí nízký útlum a schopnost proti rušení, s flexibilním zapojením.

Mobilní zařízení: Řídicí obvody pro zařízení, která se pohybují se zařízením, jako je jevištní osvětlení a zvukové systémy a lékařské vybavení (např. CT skenery, operační stoly).

Ostatní: Řídicí a signální obvody v hornictví, železniční dopravě a námořních aplikacích (ZC-KVVR je k dispozici pro aplikace zpomalující hoření).

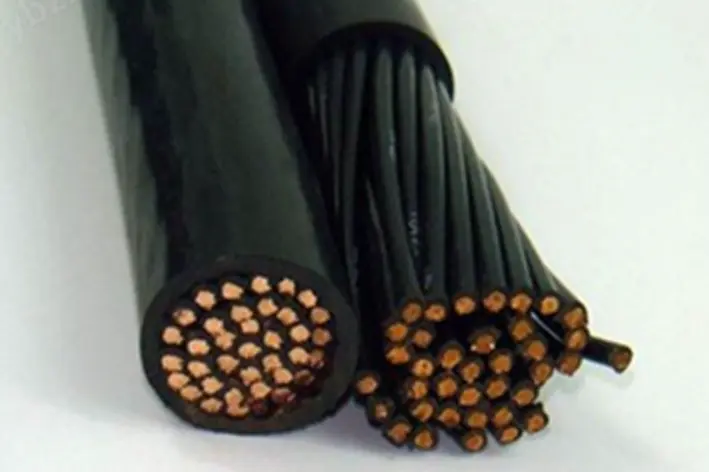

Kvvr Control Soft Cable 450750v

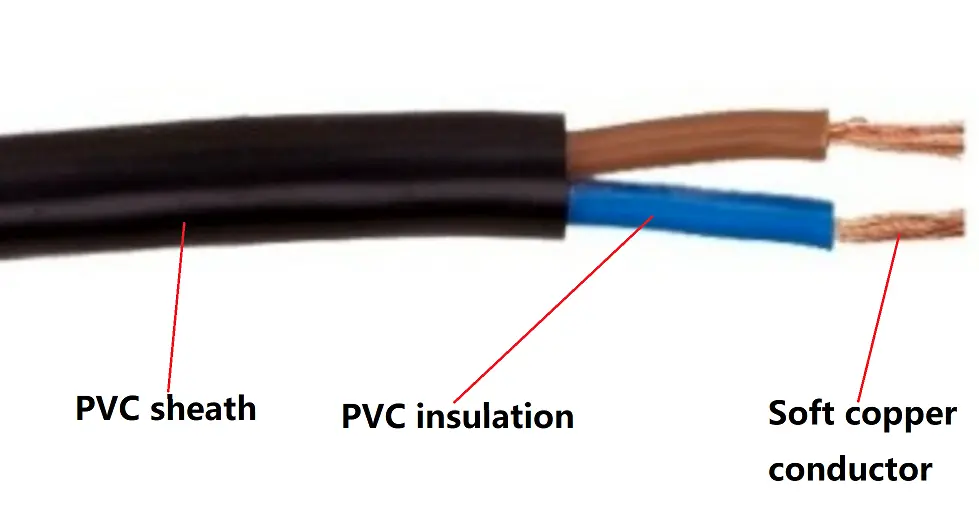

Struktura produktu

Vodič: měděný vodič, kruhový nebo tvarovaný, třída 5 podle GB/T 3956, IEC 60228

Izolace: Tloušťka izolace, vlastnosti materiálu musí odpovídat GB/T 9330.

Barva jádra: 2 jádra: modrá, hnědá nebo černá

3 jádra: zelená/žlutá, modrá, hnědá nebo modrá, černá, hnědá

4 jádra: zelená/žlutá, modrá, černá, hnědá nebo modrá, černá, hnědá, šedá

5 jader: zelená/žlutá, modrá, černá, hnědá, šedá nebo modrá, černá, hnědá, šedá, černá

Nad 5 čísel: černá jádra s bílým číslem

Vnější plášť: Tloušťka pláště, vlastnosti materiálu musí odpovídat GB/T 9330.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

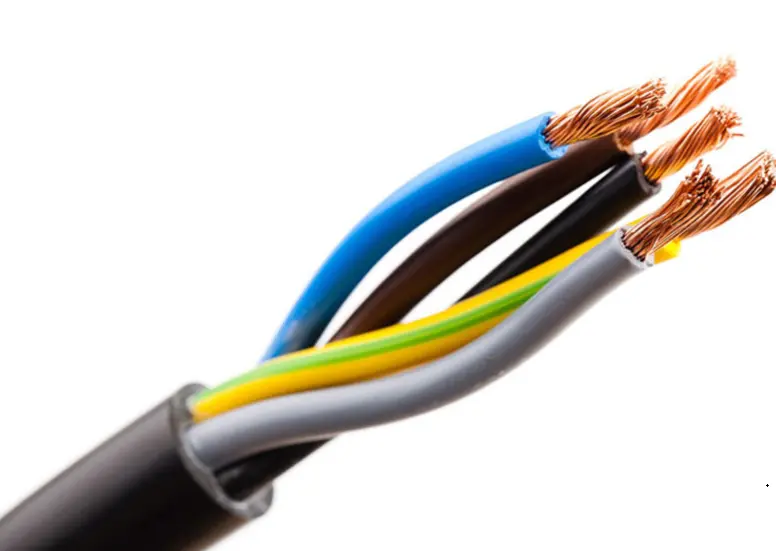

Kvvr Control Soft Cable 450750v

Parametr výkonu

Jmenovité napětí: 450/750 V

Zkušební napětí: Zkušební napětí napájecí frekvence musí být 3 kV, zkoušeno po dobu 5 minut bez poruchy.

Maximální provozní teplota vodiče: 70 ºC

Teplota zkratu: +160 ºC

Odolnost vodičů: Splňuje požadavky na měděné vodiče třídy 5 v normě GB/T 3956-2008.

Zpomalovač hoření: Podle požadavků zákazníka může splňovat požadavky tříd A, B a C.

Zkušební metody jsou v souladu s IEC 60332 nebo GB/T 18380.

Porovnání výběru kabelů

Položka	KVVR (flexibilní hlavní řídicí kabel)	KVV (Rigid Core Control Cable)	RVV (flexibilní napájecí kabel)
Význam modelu	K - Ovládací kabel V - Izolace PVC V - PVC plášť R - Flexibilní struktura	K - Ovládací kabel V - Izolace PVC V - PVC plášť Žádná R - tuhá struktura	R - Flexibilní struktura V - Izolace PVC V - PVC plášť
Standardní provedení	GB/T 9330	GB/T 9330	GB/T 5023
Jmenovité napětí	450/750V	450/750V	300/500V
Struktura vodiče	Splétané jemné měděné dráty (flexibilní jádro)	Jeden silný měděný drát (tuhé jádro)	Splétané jemné měděné dráty (flexibilní jádro)
Požadavky na poloměr ohybu	Mobilní instalace: ≥6násobek vnějšího průměru; Pevná instalace: ≥10násobek vnějšího průměru	Pevná instalace: ≥12násobek vnějšího průměru; Nevhodné pro mobilní ohýbání	Mobilní instalace: ≥6násobek vnějšího průměru; Pevná instalace: ≥10násobek vnějšího průměru
Maximální dlouhodobá provozní teplota	≤70℃	≤70℃	≤70℃
Základní charakteristiky	Měkké a snadno ohýbatelné, odolné proti oleji a opotřebení, vhodné pro časté pohyby	Stabilní konstrukce, silná pevnost v tahu, vhodná pro pevnou instalaci	Měkký a snadno zapojitelný, silná proudová zatížitelnost, používá se pro napájení
Základní rozdíly	Ovládací kabel + flexibilní jádro, vhodné pro scénáře mobilního ovládání	Ovládací kabel + pevné jádro, vhodné pro scénáře pevného ovládání	Napájecí kabel + ohebná žíla, pouze pro napájení, není vhodný pro vícežilový přenos řídicího signálu
Typické scénáře aplikací	1. Zařízení průmyslové automatizace (roboty, CNC obráběcí stroje) 2. Mobilní řídicí obvody (osvětlení jeviště, lékařské vybavení) 3. Připojení senzorů/aktorů pro automatizaci budov	1. Vnitřní elektroinstalace silových rozvodných skříní 2. Pevné obvody řídicích signálů (rozvaděče výrobní linky, stavební nízkonapěťové šachty) 3. Dálkové pevné řídicí linky	1. Napájecí kabely pro domácí spotřebiče 2. Napájení pro malá zařízení (sledovací kamery, kontrola přístupu) 3. Provizorní napájecí kabely
