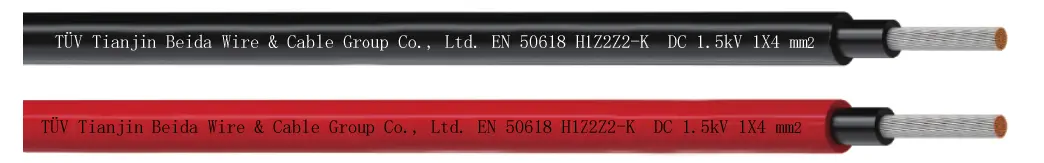

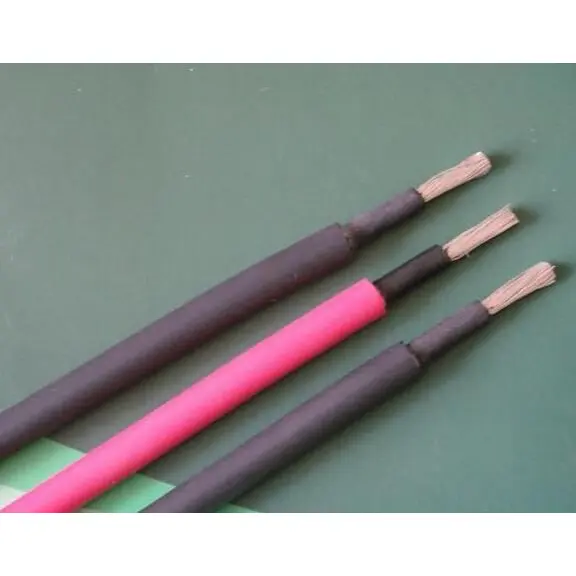

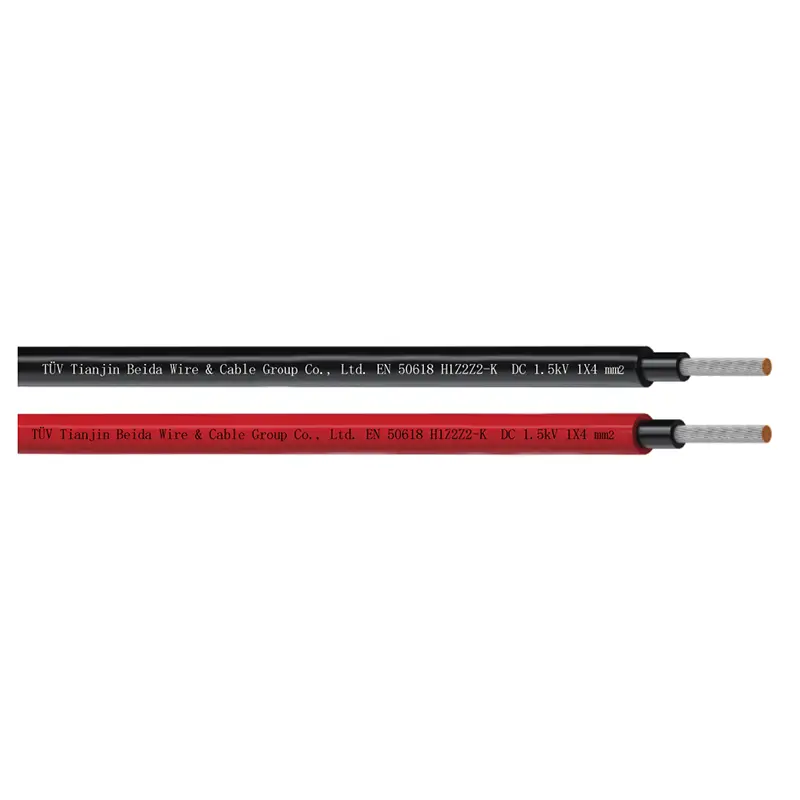

Fotovoltaický kabel s certifikací Beida TUV překonává vnější environmentální výzvy. Díky použití vysoce čisté pocínované bezkyslíkaté mědi a speciálního procesu splétání se může pochlubit nízkým odporem a vynikající tažností, což účinně snižuje nestabilitu přenosu energie a kolísání proudu. Izolace a plášť jsou vyrobeny z ozářeného zesítěného polytetrafluorethylenu (PTFE), který odpovídá mezinárodním normám, jako jsou IEC 62930 a EN 50618. Odolává extrémním teplotním rozdílům od -40 °C do 120 °C a zároveň vykazuje silnou odolnost vůči vysokým teplotám, poškození a korozi kyselin a zásad. Po testech stárnutí lampy její míra zachování pevnosti v tahu splňuje normy a umožňuje jí odolat přísnému monitorování klimatu v pouštích, oblastech vysokého a nízkého napětí a pobřežních oblastech.
Pro splnění požadavků na vysoký mechanický výkon mají kabely dvouvrstvou izolaci a ochrannou konstrukci, přičemž některé modely jsou vybaveny pancéřováním z ocelové pásky. Vyznačují se vynikající odolností vůči tlaku a nárazu, díky čemuž jsou vhodné pro různé způsoby pokládky, jako je přímé zakopání, nadzemní instalace a instalace potrubí, čímž účinně zabraňují poškození konstrukce a zamoření hlodavci. Všechny produkty prošly testem zpomalování hoření a splňují příslušné bezpečnostní normy. Produkují nízkou kouřivost a spalování bez halogenů, účinně zabraňují šíření požáru a poskytují robustní bezpečnostní bariéru pro fotovoltaické systémy.
● EN 50618 (H1Z2Z2-K) ;
● PV-1F podle 2PfG 1169/08.2007

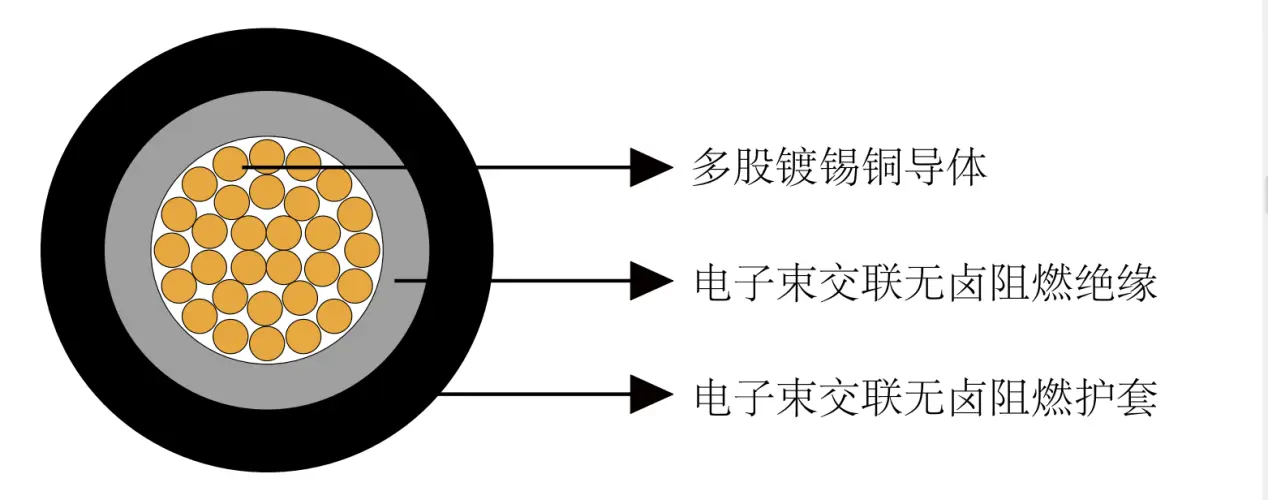

● Vodič: Lankový pocínovaný měděný vodič podle DIN VDE 0295 a IEC 60228 Třída 5
● Izolace: Zesíťovaná elektronovým paprskem, bezhalogenová a nehořlavá sloučenina, černá
● Plášť: zesíťovaný elektronovým paprskem, LSZH a sloučenina zpomalující hoření, černá a červená.
● Jmenovité napětí Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maximální povolené stejnosměrné napětí: 1,8 kV DC (vodič/vodič, neuzemněný systém, obvod není pod zátěží.
●Okolní teplota:-40℃~+90℃
●Maximální teplota na vodiči:120℃(20000h) podle IEC/EN 60216-1, Teplota při zkratu:250℃/5 s
●Test tepelné odolnosti: Podle EN60216-2 (teplotní index + 120℃)
●Odolnost vůči vlhku a teplu:Podle EN 50618, Tabulka 2 s vlhkostí 85 % (test podle EN 60068-2-78)
●Minimální poloměr ohybu: 4XOD (pevné), 5XOD (ohybové)
● Pevnost v tahu a prodloužení izolace a pláště: Splňuje požadavky EN 50618 a 2PfG 1169
● Předpokládaná doba používání:25 let
● Ovalita: ≤ 15 %
● Ohnivzdornost podle EN50265-2-1,IEC 60332-1, Nízké emise kouře podle EN 61034-2 (propustnost světla ≥60 %), Bez halogenů podle EN 50525-1, Příloha B.
“Nízká korozivnost plynů podle EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Počet jader Nominální X Průřez |
č. Stranding |
Jmenovitý průměr vodiče |
Jmenovitá tloušťka izolace |
Nominální tloušťka pláště |
Jmenovitý celkový průměr |
Nominální Hmotnost |
|
č.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Počet jader Nominální X Průřez |
č. Stranding |
Jmenovitý průměr vodiče |
Jmenovitá tloušťka izolace |
Nominální tloušťka pláště |
Jmenovitý celkový průměr |
Nominální Hmotnost |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Odpor vodiče a proudová zatížitelnost při 20℃
|
Průřez |
Maximální odpor vodiče při 20℃ |
Maximální izolační odpor při 20℃ |
Maximální izolační odpor při 90℃ |
Aktuální nosnost |
||
|
Jediný kabel volně ve vzduchu |
Jediný kabel na povrchu |
2 zatížené kabely sousedící s povrchy |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Konverzní koeficient teploty proudové únosnosti
|
Okolní teplota C |
Konverzní faktor |
|
Až 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Redukční faktor pro akumulaci podle IEC 60364-5-52, tabulka B.52-17
