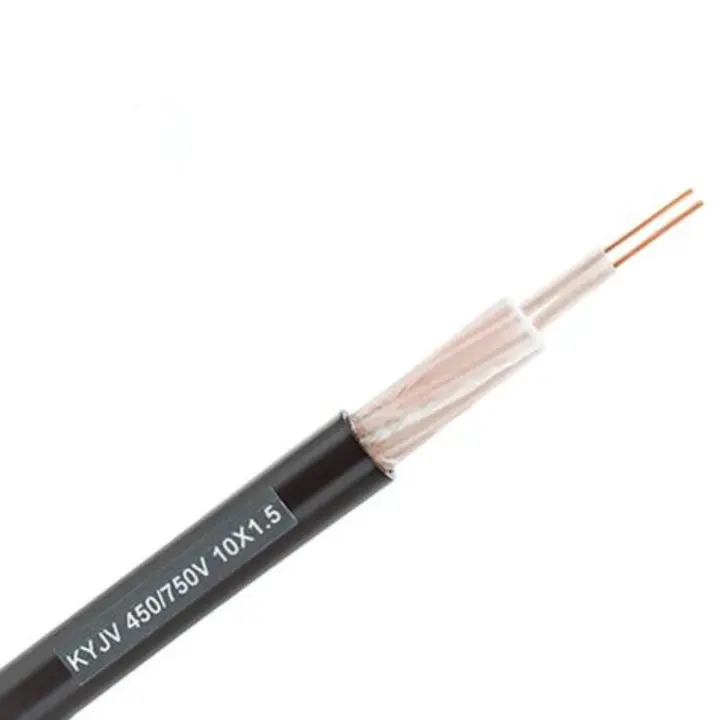

Ovládací kabel KYJV 450/750V

Tianjin Beida je čínský výrobce a dodavatel řídicího kabelu KYJV 450/750V. Ovládací kabely vyráběné společností Beida Group využívají bezkyslíkaté měděné vodiče, zesíťovanou etylenovou izolaci a materiály pláště. Dokážou odolat maximální provozní teplotě 90ºC, což je o 20ºC více než u PVC (polyvinylchloridem) izolovaných a opláštěných ovládacích kabelů, což výrazně zvyšuje výkon elektrické izolace.

Odeslat dotaz

Popis výrobku

Chcete-li koupit vysoce kvalitní ovládací kabel KYJV 450/750Vk, můžete si vybrat Beida Group jako svého výrobce. Naše kabely jsou vhodné pro použití v průmyslových a těžebních podnicích, jako je metalurgie, elektroenergetika a petrochemický průmysl. Používají se pro přenos signálu, řídicí a měřicí systémy v elektrických přístrojích a zařízeních pro rozvod energie se střídavým jmenovitým napětím 450/750 V a nižším. Používají se pro ovládání, detekci a ochranu elektrických zařízení. Ve srovnání s běžnými kabely s PVC izolací jsou vhodnější pro dlouhodobé použití v průmyslových prostředích s vysokými teplotami a složitým prostředím.

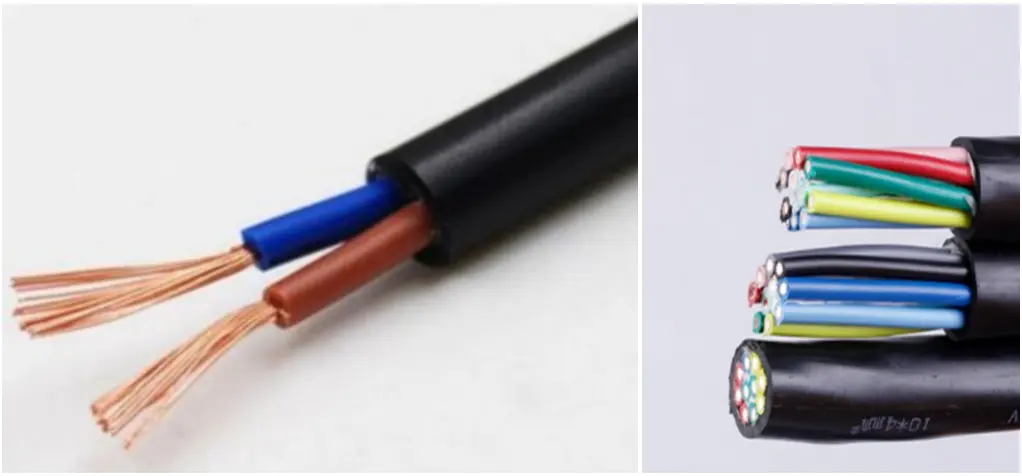

Kyjv Control Cable 450750v

Struktura produktu

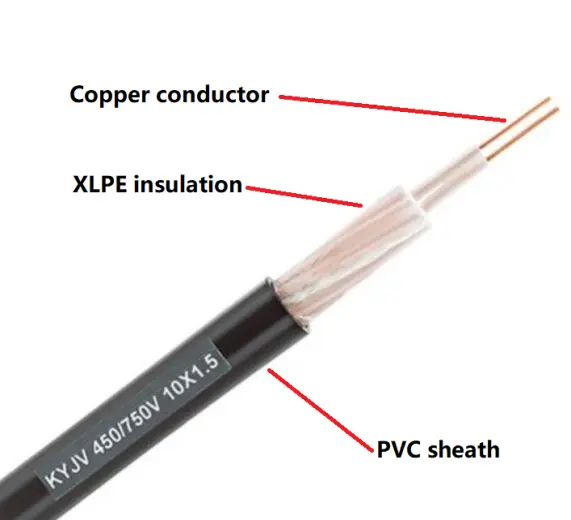

Kyjv Control Cable 450750v

Ovládací kabel KYJV 450/750V se skládá hlavně z měděného vodiče T1R, izolace z PVC a pláště z PVC.

Vodič: měděný vodič, kruhový nebo tvarovaný, třída 1, třída 2 podle GB/T 3956, IEC 60228

Izolace: Tloušťka izolace, vlastnosti materiálu XLPE musí odpovídat GB/T 9330.

Barva jádra: 2 jádra: modrá, hnědá nebo černá

3 jádra: zelená/žlutá, modrá, hnědá nebo modrá, černá, hnědá

4 jádra: zelená/žlutá, modrá, černá, hnědá nebo modrá, černá, hnědá, šedá

5 jader: zelená/žlutá, modrá, černá, hnědá, šedá nebo modrá, černá, hnědá, šedá, černá

Nad 5 čísel: černá jádra s bílým číslem nebo bílá jádra s černým číslem

Vnější plášť: Tloušťka pláště, vlastnosti materiálu PVC musí odpovídat GB/T 9330.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Ohnivzdorný kabel: Kolem vodiče se navinou dvě vrstvy slídové pásky.

Parametr výkonu

Jmenovité napětí je nastaveno na 450/750 V. Pokud jde o zkušební napětí, zkušební napětí napájecí frekvence musí dosáhnout 3 kV a musí být udržováno po dobu 5 minut, aby se zajistilo, že během tohoto procesu nedojde k poruchám. Maximální provozní teplota vodiče je 70 ºC, přičemž v případě zkratu může teplota vzrůst až na +160 ºC. Z hlediska odolnosti vodičů striktně splňuje požadavky na měděné vodiče Typ 1, Typ 2 a Typ 5 uvedené v normě GB/T 3956-2008.

The flame retardant properties can be flexibly adjusted according to customer needs, meeting the requirements for bundled Class A, Class B, and Class C, respectively. The testing method follows the IEC 60332 or GB/T 18380 standards. The fire resistance is also excellent, capable of sustaining combustion in a 750ºC flame for 90 minutes without experiencing short circuits or disconnections. The testing method conforms to the IEC 60331 or GB/T 19216 standards.

Porovnání ovládacího kabelu KYJV a ovládacího kabelu KVV

Seriál číslo	funkce	Ovládací kabel KYJV	Ovládací kabel KVV
1	izolační materiál	zesíťovaný polyethylen (XLPE)	polyvinylchlorid (PVC)
2	materiál pláště	polyvinylchlorid (PVC)	polyvinylchlorid (PVC)
3	Dlouhodobá provozní teplota	Až 90°C	Až 70℃
4	tepelná odolnost	Dobrá tepelná odolnost, vysoká přetížitelnost, krátkodobá teplota přetížení Až do cca 250°C	Tepelná odolnost je průměrná a přetížení může snadno urychlit stárnutí izolace. Teplota krátkodobého přetížení může dosáhnout přibližně 160 ℃
5	Izolační elektrický výkon	Vysoký izolační odpor, nízké dielektrické ztráty a dobrá odolnost proti stárnutí	Izolační výkon splňuje konvenční kontrolní požadavky, mírně horší než XLPE
6	mechanické vlastnosti	Vysoká mechanická pevnost, dobrá odolnost proti praskání a silná odolnost proti stárnutí	Má dobrou pružnost, ale při dlouhodobém působení vysokých teplot má tendenci ztvrdnout a zkřehnout
7	Použitelná okolní teplota	Teplota okolí při pokládce: 0℃~90℃	Teplota okolí při pokládce: 0+℃~70℃
8	Hlavní přednosti	Vysoká teplotní odolnost, spolehlivá izolace, dlouhá životnost, vhodné pro složité pracovní podmínky	Dobrá flexibilita, nízká cena, stabilní zpomalení hoření, vhodné pro konvenční scénáře
9	Použitelné scénáře	1. Průmyslová prostředí s vysokou teplotou (např. v blízkosti metalurgických zařízení, elektráren a kotelen) 2. Řídicí obvody, které pracují nepřetržitě po dlouhou dobu a mají vysokou pravděpodobnost přetížení 3. Venkovní, vlhké nebo místa s velkými teplotními rozdíly (jako jsou projekty komunálního inženýrství a doly) 4. Automatizované řídicí systémy, jako jsou systémy PLC/DCS, které vyžadují vysokou stabilitu signálu	1. Konvenční ovládání v rámci stavebních konstrukcí (jako je ovládání osvětlení, pomocné obvody výtahů) 2. Ovládací obvody pro vnitřní suchá prostředí s normální teplotou (jako je kabeláž uvnitř elektrických rozvodných skříní) 3. Aplikace, které jsou citlivé na náklady a nevyžadují vysoké teploty (jako jsou běžné tovární montážní linky)
10	náklady	Materiály a řemeslné zpracování jsou o něco složitější a cena je o něco vyšší než u KVV	Výrobní proces je vyzrálý, nabízí vysokou hospodárnost a ještě nižší ceny
