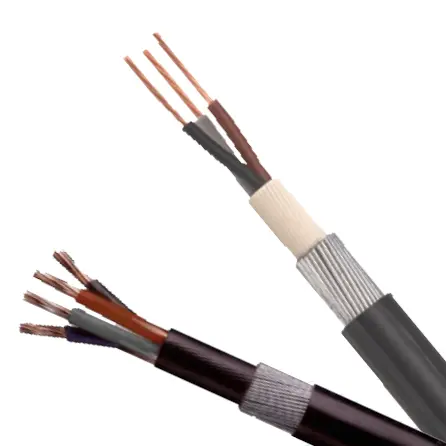

Napájecí kabel BS 5467

Kupte si napájecí kabel BS 5467 z továrny Tianjin Beida, můžeme nabídnout tovární přímé ceny. Tento typ kabelu odpovídá britským standardům a lze jej použít pro napájecí a ovládací vedení. Je chráněn ocelovým drátěným pancířem a odolá určitým tahovým a tlakovým silám. Může být použit uvnitř budov nebo uložen přímo pod zemí.

Odeslat dotaz

Popis výrobku

Tento standardní napájecí kabel BS 5467 je dobře navržený a plně funkční, vhodný pro napájecí i ovládací vedení a poskytuje stabilní a spolehlivé řešení přenosu energie pro různé průmyslové a civilní aplikace. Jeho unikátní ocelové brnění je hlavním lákadlem. Tato konstrukce nejen zvyšuje mechanickou pevnost kabelu, umožňuje mu odolávat tahovým a tlakovým silám a účinně odolávat vnějšímu fyzickému poškození, ale také výrazně zlepšuje jeho odolnost a životnost a udržuje stabilní provoz i v drsném prostředí.

Napájecí kabel BS 5467 Tianjin Beida se také může pochlubit vynikající přizpůsobivostí životnímu prostředí. Ať už jde o vnitřní rozvody ve výškových budovách nebo složité podzemní projekty, tento kabel to vše snadno zvládne. Uvnitř budov se hladce integruje do různých stylů výzdoby a nabízí jak estetiku, tak praktičnost; zatímco když je zakopaný pod zemí, jeho vynikající odolnost proti korozi a vodě zajišťuje, že kabel zůstane během dlouhodobého zakopání neovlivněn vnějšími faktory a poskytuje nepřetržitý a stabilní přenos energie.

Struktura produktu

Bs 5467 Power Cable

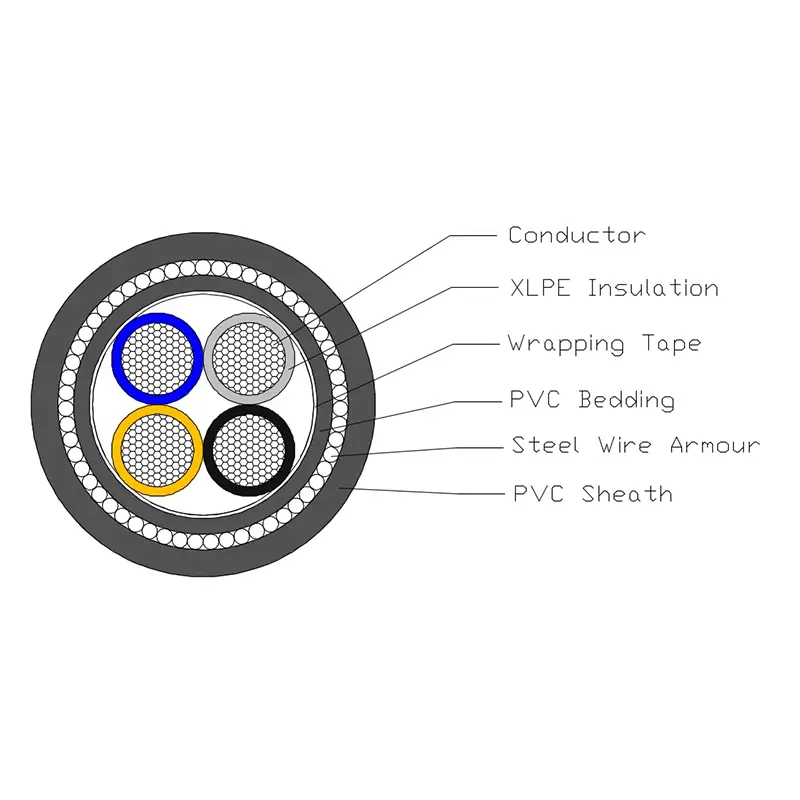

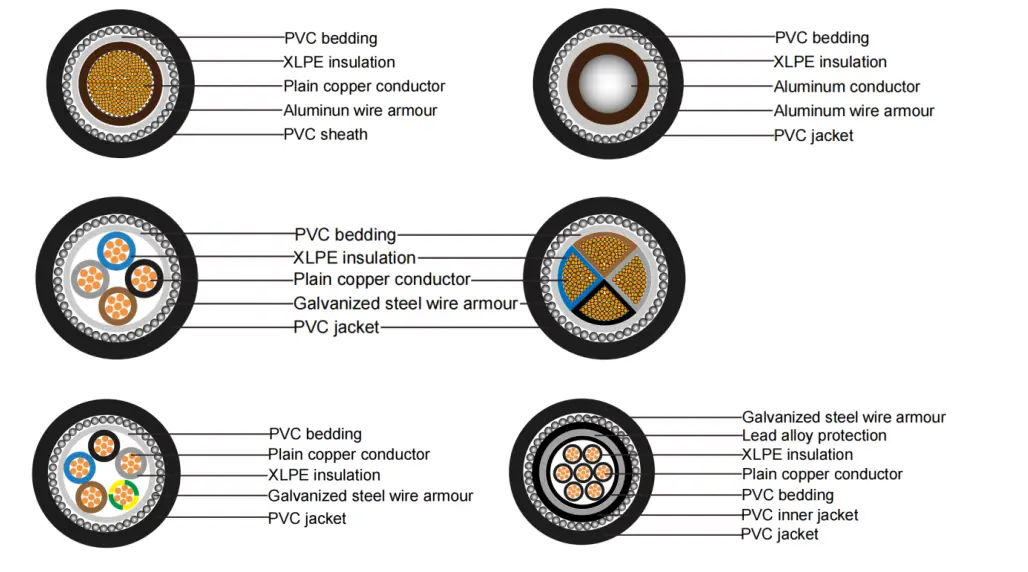

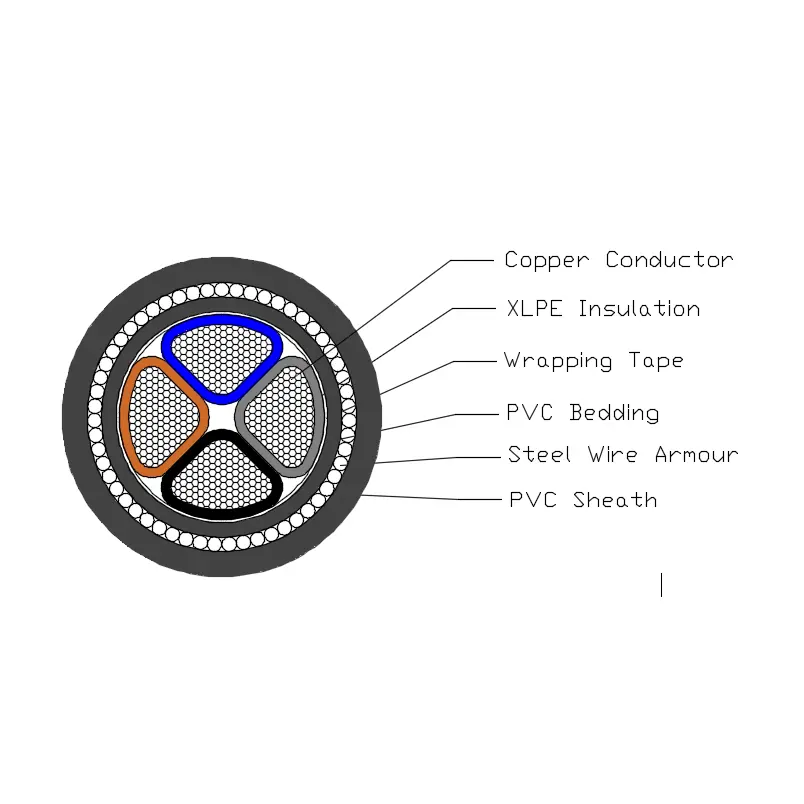

XLPE izolovaný PVC opláštěný SWA napájecí kabel se skládá z měděného vodiče T1R, izolace XLPE, PVC lůžka, ocelového pancíře a PVC pláště.

Vodič: plný měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle BS EN 60228.

Izolace: XLPE typ GP8 podle BS 7655-1.3

Barva jádra: 1 jádro: narozené nebo modré

2 jádra: vykrojená, modrá

3 jádra: narozená, černá, šedá

4 jádra: modrá, narozená, černá, šedá

5 jader: zelená/žlutá, modrá, narozená, černá, šedá

Nad 5 čísel: bílá jádra s černým číslem

Lůžko: Lůžko musí být extrudovaný polymerní materiál konzistentní s provozní teplotou kabelu.

Pancéřování z ocelových drátů: Jednožilový kabel: pancéřování z hliníkového drátu

Vícežilový kabel: pancíř z ocelového drátu

Vnější plášť: Plášť musí být z extrudovaného PVC materiálu podle typu 9 specifikovaného v BS 7655-4.2.

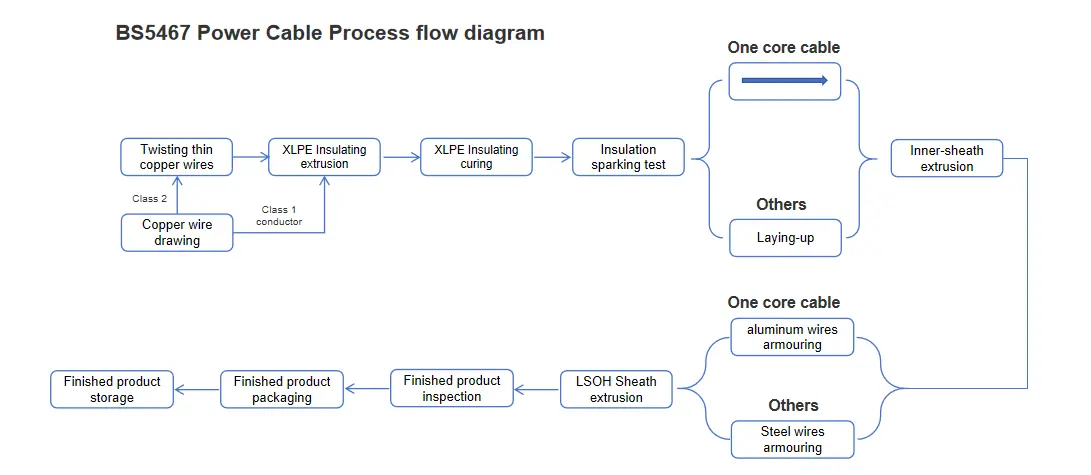

Vývojový diagram procesu

Bs 5467 Power Cable

Parametr výkonu

Napájecí kabel BS 5467 má jasně definované elektrické a fyzické parametry. Jeho jmenovité napětí je nastaveno ve dvou úrovních: 600 kV a 1000 kV, splňující požadavky na napětí v různých scénářích. Při testování elektrické bezpečnosti výrobek vydržel zkušební napětí 3,5 kV po dobu 5 minut bez jakéhokoli poškození, což plně prokázalo spolehlivost jeho elektrické izolace. Pokud jde o adaptabilitu na teplotu, tento produkt má široký rozsah provozních teplot a může pracovat stabilně v prostředích od 0℃ do +90℃. Mezitím jeho teplota při zkratu může dosáhnout +250℃, což prokazuje vynikající odolnost vůči vysokým teplotám. Kromě toho má tento produkt vynikající flexibilitu s minimálním poloměrem ohybu 12násobkem jeho vnějšího průměru, což usnadňuje instalaci a zapojení v různých složitých prostředích. Pokud jde o zpomalování hoření, tento produkt splňuje normu BS EN 60332-1-2 pro hodnocení zpomalování hoření, což účinně snižuje riziko požáru.

Test kabelu

Rutinní testy kabelů

Test stejnosměrného odporu vodiče: Proveďte test stejnosměrného odporu vodiče při 20ºC. Naměřená hodnota stejnosměrného odporu vodiče musí přísně odpovídat příslušným požadavkům oddílu 2 normy BS EN 60228.

Test napětí elektrického kabelu: Přiveďte na kabel napětí 3500 V po dobu 5 minut. Během tohoto procesu by kabel neměl zaznamenat žádné poškození.

Odběrové testy

Kontrola konstrukce vodiče: Konstrukce vodiče musí plně odpovídat technickým požadavkům uvedeným v BS EN 60228.

Kontrola rozměrů: Rozměry izolace kabelu, vnitřního obložení, pancéřování drátu a pláště musí splňovat specifické požadavky v tabulce 3 normy BS 5467.

Test hoření jednoho kabelu: Výsledky testu hoření jednoho kabelu musí odpovídat požadavkům normy BS EN 60332-1-2.

Typové testování

Izolační vlastnosti: Izolační vlastnosti kabelu musí splňovat požadavky specifikované v BS 7655-1-3.

Výkon vnitřní vložky: Výkon vnitřní vložky musí odpovídat příslušným požadavkům článku 9.2 normy BS 5467.

Provedení pláště: Provedení pláště musí splňovat požadavky specifikované v BS 7655-4-2.

Testování kompatibility: Výsledky testu kompatibility musí splňovat požadavky přílohy C normy BS 5467.

Zkouška smršťování izolace: Zkouška smršťování izolace musí splňovat požadavky kapitoly 18.3 normy BS 5467 a zkušební metoda musí být provedena podle normy BS EN 60811-502.

Zkouška smrštění pláště: Zkouška smrštění pláště musí splňovat požadavky článku 18.6 normy BS 5467.

Zkouška odolnosti proti roztržení pláště: Zkouška odolnosti pláště proti roztržení musí splňovat požadavky přílohy D BS 5467.

Velikost konstrukce

Maximální odolnost vodiče a pancíře
pro jednožilový kabel při 20 ℃
Typ	Maximální odpor při 20 ℃
Jmenovitý Průřez vodiče	Dirigent		Pancíř z hliníkového drátu
Jmenovitý Průřez vodiče	Měď	Hliník	Kabely s lankovým měděným vodičem	Kabely s lankovým hliníkovým vodičem
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximální odolnost vodiče a pancíře
pro kabel od 2 do 5 žil při 20 ℃
Typ	Maximální odpor při 20 ℃
Jmenovitý Průřez vodiče	Dirigent		Pancíř z ocelového drátu
	Měď	Hliník	Kabely s lankovým měděným vodičem
	Měď	Hliník	2 jádro	3 jádro	4 jádrový	5 jádrový
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Proudová zatížitelnost v ampérech (A)

Jmenovité napětí 0,6/1kV XLPE izolační napájecí kabel
proudová zatížitelnost v ampérech (A)
Teplota okolí: ve vzduchu: 40 ℃, na zemi: 25 ℃
Teplota vodiče: 90℃
Koeficient tepelného odporu půdy：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Počet jádra	Jedno jádro				Více jader
Plocha průřezu, mm²	Ve vzduchu		V zemi		Ve vzduchu		V zemi
Plocha průřezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Poznámka: Pancéřování jednožilových kabelů je vyrobeno z nemagnetických materiálů.
