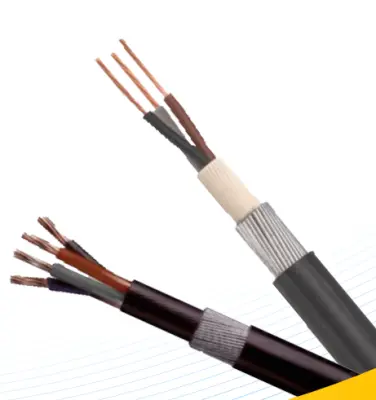

Napájecí kabel BS 6346

Tianjin Beida je čínský výrobce a dodavatel napájecího kabelu BS 6346. Tento druh kabelu lze použít pro napájecí a řídicí vedení v systémech nízkého napětí. Kabel je izolován a opláštěn PVC a chráněn ocelovým drátěným pancířem. Kabel vydrží tah a tlak. Může být instalován uvnitř budov nebo uložen přímo pod zemí.

Odeslat dotaz

Popis výrobku

Jako profesionální výrobce používá napájecí kabel Beida BS 6346 pokročilé materiály izolace a pláště z PVC s pancéřováním z ocelových drátů, které mohou účinně odolávat vnějšímu napětí a tlaku, aby byl zajištěn dlouhodobý stabilní provoz kabelu. Napájecí kabely BS 6346 nabízejí vysokou úroveň bezpečnosti a stability, ať už jsou instalovány uvnitř budov nebo jsou uloženy přímo pod zemí. Jeho měděný vodič, PVC polštář a pancéřování z ocelového drátu umožňují kabelu odolávat fyzickému tlaku ve složitých prostředích, zajišťují normální provoz energetických systémů a řeší problém, že tradiční napájecí kabely se snadno poškodí v drsném prostředí.

Struktura produktu

Bs 6346 Power Cable

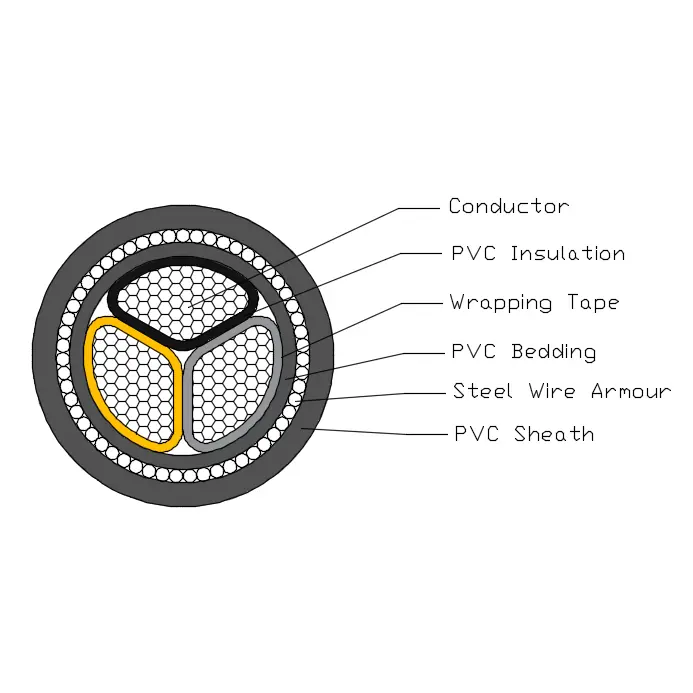

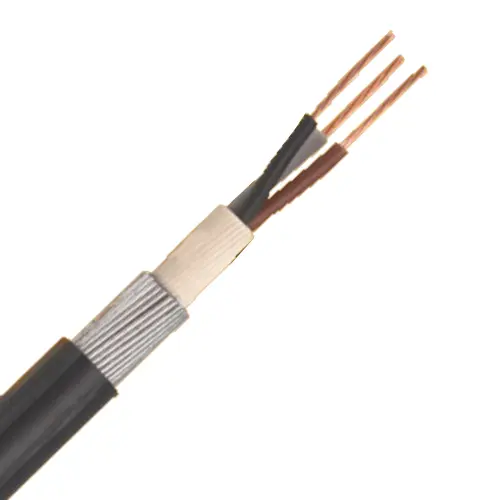

Napájecí kabel BS 6346 se skládá z měděného vodiče T1R, PVC izolace, PVC podložky, ocelového pancíře a PVC pláště.

Vodič: plný měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle BS EN 60228.

Izolace: PVC Typ GP8 podle BS 7655-1.3

Barva jádra: 1 jádro: narozené nebo modré

2 jádra: vykrojená, modrá

3 jádra: narozená, černá, šedá

4 jádra: modrá, narozená, černá, šedá

5 jader: zelená/žlutá, modrá, narozená, černá, šedá

Nad 5 čísel: bílá jádra s černým číslem

Lůžko: Lůžko musí být extrudovaný polymerní materiál LSOH konzistentní s provozní teplotou kabelu.

Pancéřování z ocelových drátů: Jednožilový kabel: pancéřování z hliníkového drátu

Vícežilový kabel: pancíř z ocelového drátu

Vnější plášť: Plášť musí být vyroben z extrudovaného PVC materiálu typu TM1 specifikovaného v BS 7655.

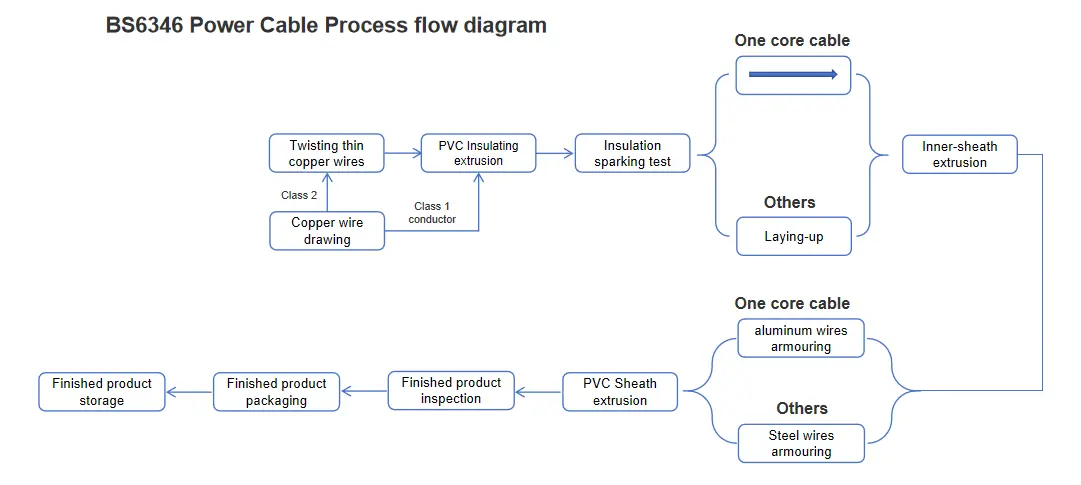

Vývojový diagram procesu

Bs 6346 Power Cable

Parametr výkonu

Jmenovité napětí: 600/1000kV

Zkušební napětí: 3,5 kV po dobu 5 minut nedošlo k žádné poruše

Pracovní teplota: 0ºC až +60ºC

Teplota zkratu: +160 ºC

Minimální poloměr ohybu: 12* vnější průměr;

Ohnivzdorná: BS EN 60332-1-2

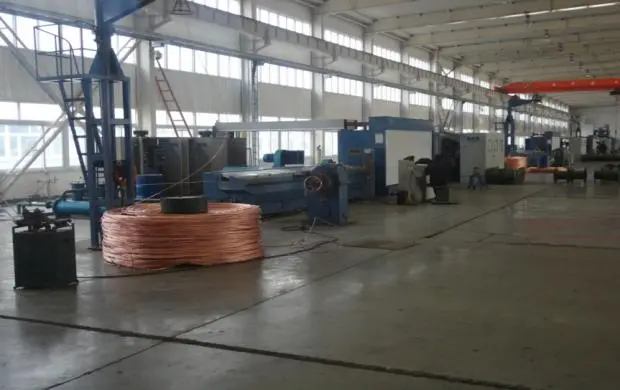

výrobní a kontrolní zařízení

kreslící stroj

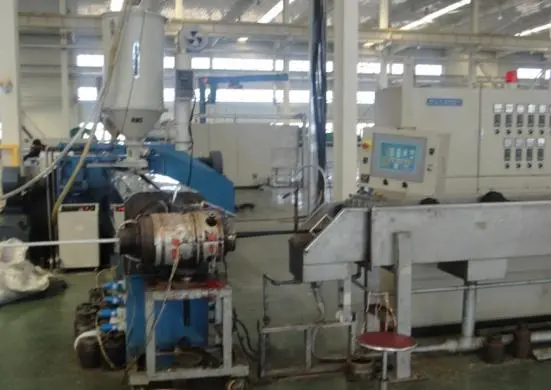

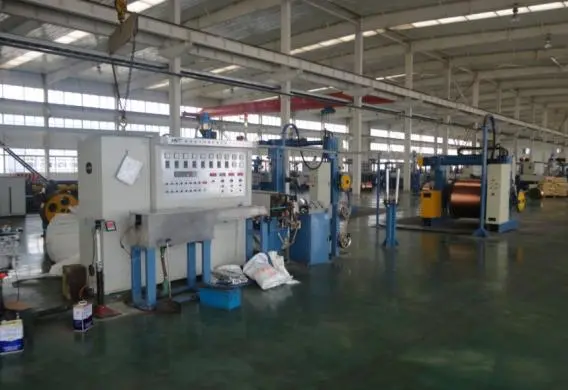

extruder izolace

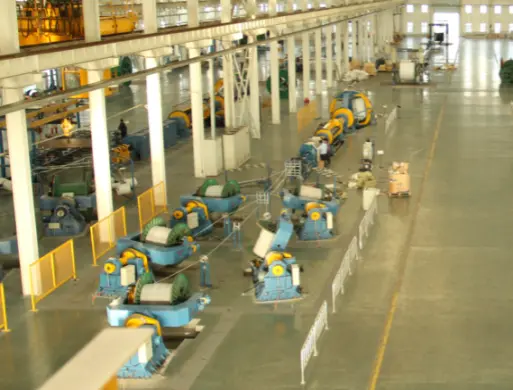

kabelotvorný

plášťový extrudér

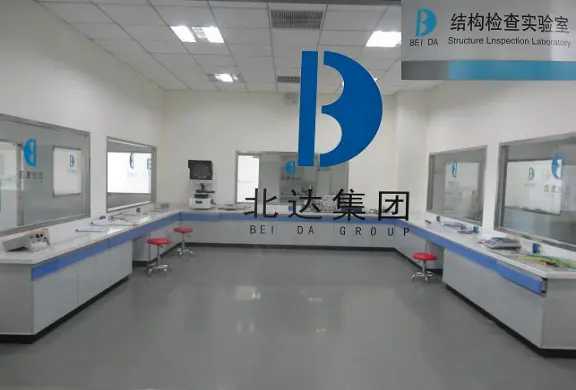

konstrukční a elektrotechnická výkonnostní laboratoř

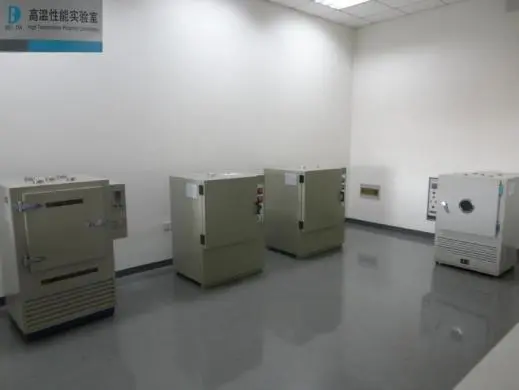

tepelná stárnoucí komora

Proudová zatížitelnost v ampérech (A)

Jmenovité napětí 0,6/1kV Proudová kapacita napájecího kabelu izolace PVC v ampérech（A）Okolní teplota：na vzduchu：40℃，v zemi：25℃ Teplota vodiče：70℃ Koeficient tepelného odporu půdy:1,0k·m/W
Jmenovité napětí 0,6/1kV Proudová kapacita napájecího kabelu izolace PVC v ampérech（A）Okolní teplota：na vzduchu：40℃，v zemi：25℃ Teplota vodiče：70℃ Koeficient tepelného odporu půdy:1,0k·m/W
Typ	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Počet jádra	Jedno jádro				Více jader
Plocha průřezu, mm²	Ve vzduchu		V zemi		Ve vzduchu		V zemi
Plocha průřezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Poznámka: Pancéřování jednožilových kabelů je vyrobeno z nemagnetických materiálů.
