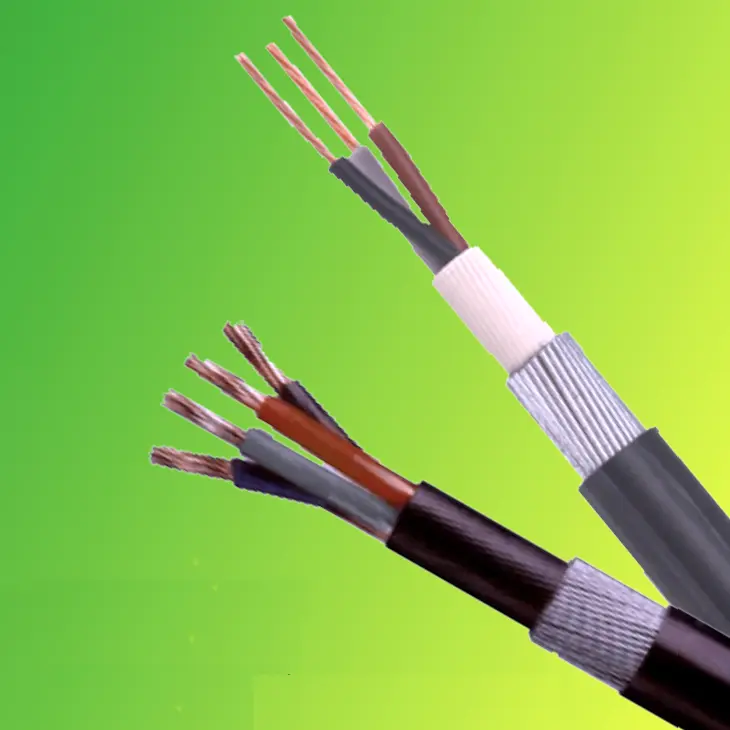

Napájecí kabel BS 6724

Chcete-li získat přímé tovární ceny napájecího kabelu BS 6724, můžete si vybrat Beida jako svého dodavatele. Tento typ kabelu odpovídá britským standardům a lze jej použít pro napájecí a ovládací vedení. Kabel je chráněn bezhalogenovým pláštěm s nízkou kouřivostí. V případě požáru tento kabel produkuje velmi málo kouře a kouř je netoxický. Je vhodný pro použití v hustě obydlených oblastech a může být instalován uvnitř budov nebo uložen přímo pod zemí.

Odeslat dotaz

Popis výrobku

Beida je profesionální dodavatel kabelů a vodičů v Číně. Pokud jde o strukturu produktu, náš napájecí kabel BS 6724 používá izolaci ze zesíťovaného polyetylenu (XLPE) a bezhalogenový, nízkokouřový polyolefinový plášť v kombinaci s pancéřovou vrstvou z pozinkovaného ocelového drátu, které tvoří vícevrstvý ochranný systém. Bezhalogenový plášť s nízkou kouřivostí má významné bezpečnostní výhody; při vystavení ohni nejen uvolňuje extrémně malé množství kouře, čímž snižuje dopad kouře na prostup okolního světla a zajišťuje viditelnost úniku, ale také produkuje netoxický a nekorozivní kouř, čímž zabraňuje sekundárním zraněním a plně vyhovuje bezpečnostním potřebám hustě obydlených oblastí.

Kabely jsou k dispozici v různých specifikacích, od jednožilových až po 48žilové. Vodiče jsou vyrobeny z vysoce kvalitní žíhané mědi, která nabízí vynikající vodivost. Izolační vrstva se může pochlubit vysokou izolační pevností a prošla testem odolnosti proti napětí, aby byl zajištěn bezpečný provoz. Ať už jde o přenos energie v průmyslových závodech, elektroinstalaci ve výškových budovách nebo rozvod energie v podzemních potrubích, napájecí kabely Tianjin Beida BS 5467 poskytují spolehlivá řešení a vytvářejí pevnou bezpečnostní bariéru pro přenos energie v profesionální kvalitě.

Struktura produktu

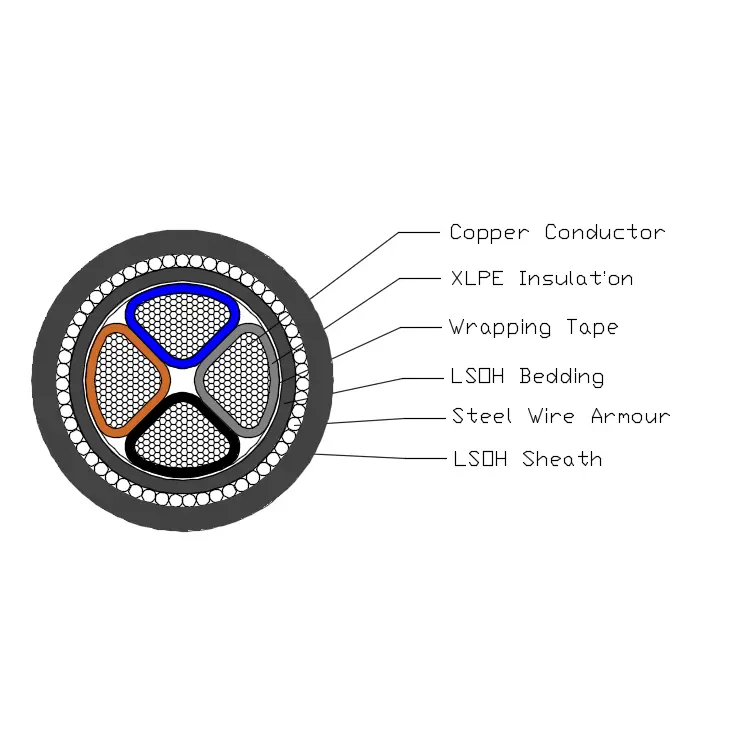

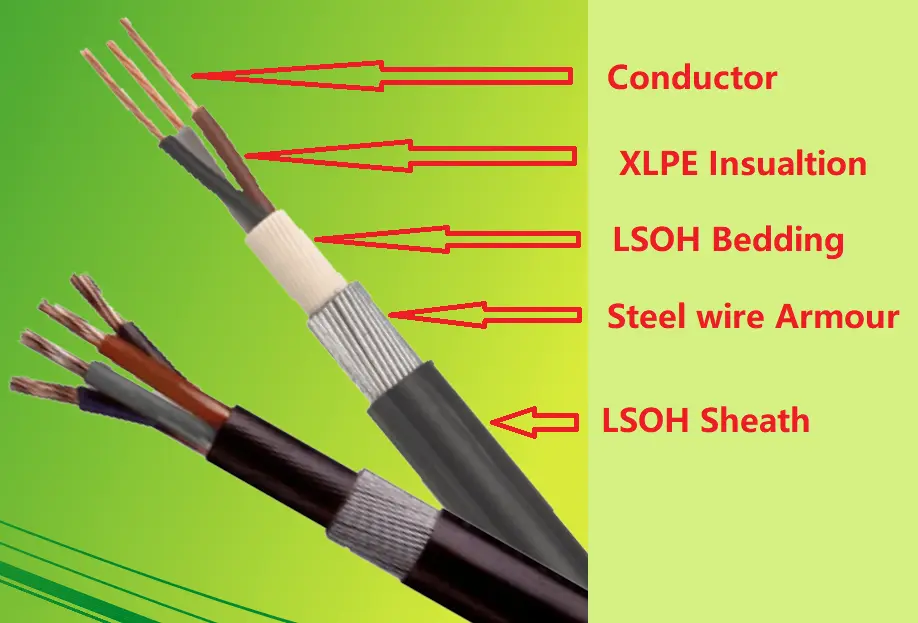

Napájecí kabel BS 6724 se skládá z měděného vodiče T1R, izolace XLPE, PVC podložky, ocelového pancíře a pláště LSOH.

Vodič: plný měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle BS EN 60228.

Izolace: XLPE typ GP8 podle BS 7655-1.3

Barva jádra: 1 jádro: narozené nebo modré

2 jádra: vykrojená, modrá

3 jádra: narozená, černá, šedá

4 jádra: modrá, narozená, černá, šedá

5 jader: zelená/žlutá, modrá, narozená, černá, šedá

Nad 5 čísel: bílá jádra s černým číslem

Lůžko: Lůžko musí být extrudovaný polymerní materiál LSOH konzistentní s provozní teplotou kabelu.

Pancéřování z ocelových drátů: Jednožilový kabel: pancéřování z hliníkového drátu

Vícežilový kabel: pancíř z ocelového drátu

Vnější plášť: Plášť musí být extrudovaný z LSOH materiálu specifikovaného v BS 7655-6.1.

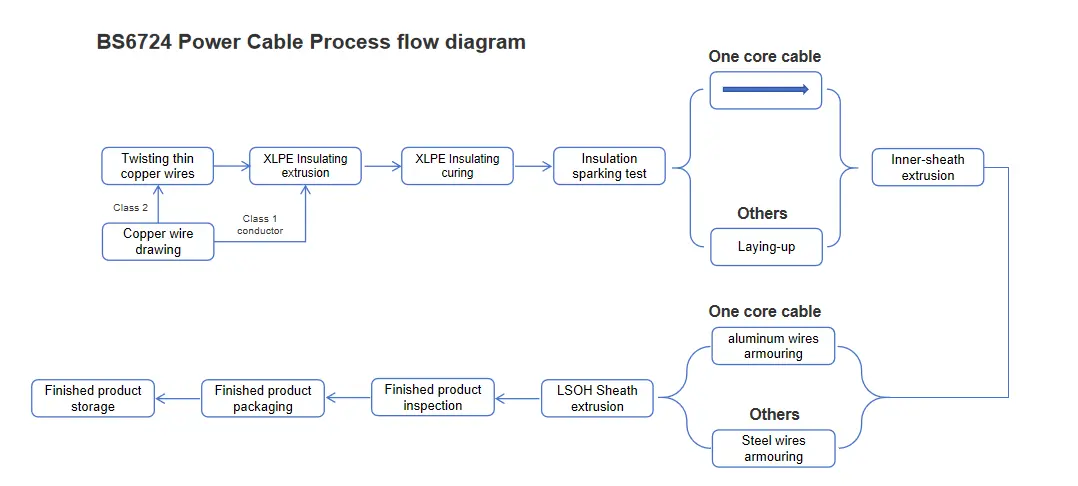

Vývojový diagram procesu

Parametr výkonu

Napájecí kabel BS 6724 má jmenovité napětí 600/1000 kV, což snadno zmírňuje vysokonapěťové provozní požadavky vozidel. Odolal přísnému 5minutovému zátěžovému testu s napětím 3,5 kV bez jakékoli poruchy, což prokázalo stabilní a spolehlivý izolační výkon.

Výrobek má široký rozsah provozních teplot, od 0℃ do +90℃. Dokonce i v prostředí s extrémními teplotami dokáže odolat teplotám až +250 ℃ za podmínek zkratu, takže je vhodný pro různé aplikace VGA.

Je extrémně flexibilní, s minimálním poloměrem ohybu 12násobkem jeho vnějšího průměru, což umožňuje flexibilní a snadné zapojení bez ohledu na instalační prostor. Jeho úroveň vyzařování světla navíc splňuje normy BS EN 60332-1-2, jeho bezhalogenový výkon je certifikován podle IEC 60754 a EN 50267 a jeho hustota kouře splňuje požadavky IEC 61034 a EN 50268, což maximalizuje jeho bezpečnost a šetrnost k životnímu prostředí.

Velikost konstrukce

Maximální odolnost vodiče a pancíře
pro jednožilový kabel při 20 ℃
Typ	Maximální odpor při 20 ℃
Jmenovitý Průřez vodiče	Dirigent		Pancíř z hliníkového drátu
Jmenovitý Průřez vodiče	Měď	Hliník	Kabely s lankovým měděným vodičem	Kabely s lankovým hliníkovým vodičem
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximální odolnost vodiče a pancíře
pro kabel od 2 do 5 žil při 20 ℃
Typ	Maximální odpor při 20 ℃
Jmenovitý Průřez vodiče	Dirigent		Pancíř z ocelového drátu
	Měď	Hliník	Kabely s lankovým měděným vodičem
	Měď	Hliník	2 jádro	3 jádro	4 jádrový	5 jádrový
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Proudová zatížitelnost v ampérech (A)

Jmenovité napětí 0,6/1kV XLPE izolační napájecí kabel
proudová zatížitelnost v ampérech (A)
Teplota okolí: ve vzduchu: 40 ℃, na zemi: 25 ℃
Teplota vodiče: 90℃
Koeficient tepelného odporu půdy：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Počet jádra	Jedno jádro				Více jader
Plocha průřezu, mm²	Ve vzduchu		V zemi		Ve vzduchu		V zemi
Plocha průřezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Poznámka: Pancéřování jednožilových kabelů je vyrobeno z nemagnetických materiálů.
