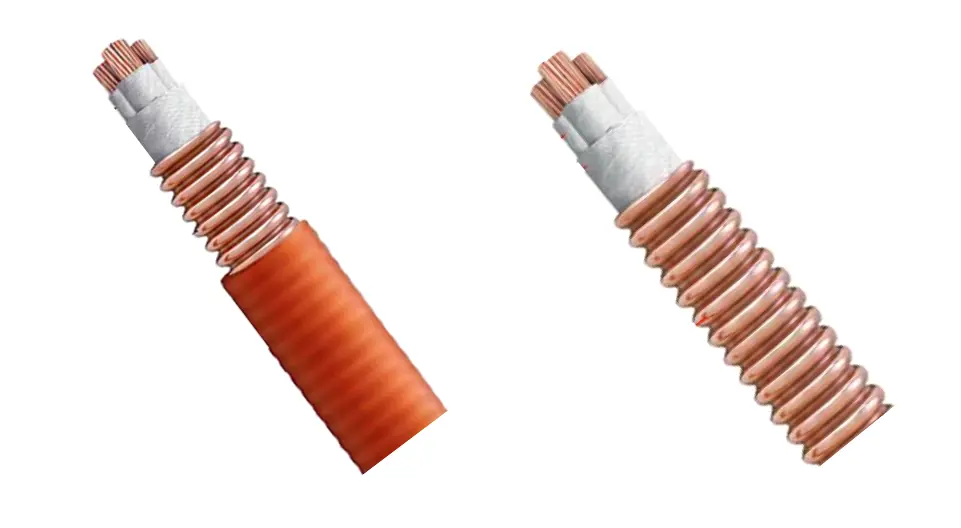

RTTZ ohnivzdorný vlnitý měděný kabel

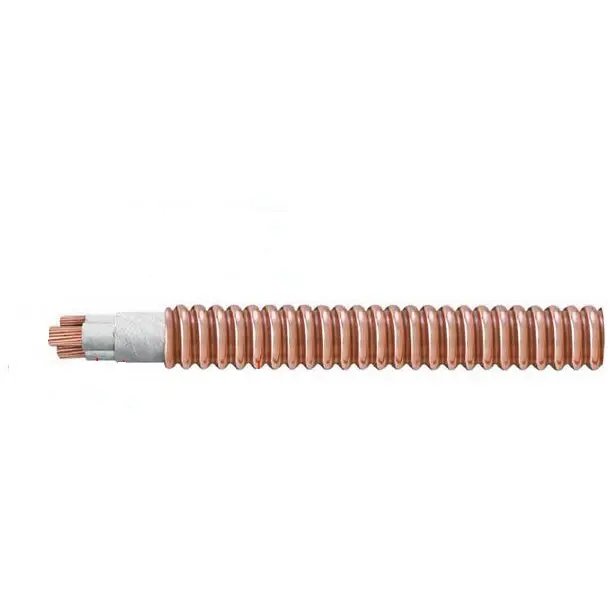

Tianjin Beida je dodavatelem a továrnou na vlnité měděné kabely RTTZ zpomalující hoření v Číně. Kabely se skládají z měděných lankových vodičů, izolace ze syntetické slídové pásky a pláště z vlnité měděné pásky. Tyto kabely jsou složeny výhradně z anorganických materiálů s trvalou provozní teplotou 90°C. Mohou udržovat napájení po dobu 3 hodin v podmínkách plamene v rozsahu od 950 °C do 1000 °C, aniž by došlo ke zkratu nebo odpojení. V případě požáru tyto kabely neprodukují téměř žádný kouř nebo toxické plyny. Je-li požadována dodatečná ochrana, může být na měděný plášť nanesen bezhalogenový, málo kouřový, nekovový plášť, aby se zlepšily mechanické vlastnosti kabelu a jeho odolnost proti vlhkosti.

Odeslat dotaz

Popis výrobku

Vyberte si Tianjin Beida jako svého výrobce a dodavatele, zvolte spolehlivé řešení vlnitého měděného kabelu zpomalujícího hoření RTTZ. Můžeme nabídnout tovární přímé ceny.

Rttz Fire Retardant Corrugated Copper Cable

Rozsah aplikace:

kabelový model	Použitelné scénáře	Scénáře aplikací
RTTZ	Jmenovité napětí 0,6/1kV a nižší, vhodné pro přenos a rozvod energie v místech s vysokými požadavky na požární ochranu, zejména pro vedení požárního a nouzového napájení	Výškové budovy, nemocnice, podchody, tunely, datová centra, nákupní centra, výstavní haly, garáže, zábavní podniky, chemický průmysl, metalurgie a další místa s vysokou teplotou/hořlavostí a výbušností
WD-RTTYZ	Podobně jako u RTTZ je také požadováno, aby splňovalo požadavky na nízkou kouřivost, bezhalogenové a nehořlavé prostory pro uzavřené prostory náročné na personál.	Oblasti s přísnými požadavky na toxicitu kouře a propustnost světla, jako jsou metro, jaderné elektrárny, školy, nemocnice, potravinářské továrny, výškové obytné budovy a velké komplexy

Struktura produktu

Konstrukce kabelů a technické požadavky

Vodič: Přijměte první nebo druhý typ žíhaného měděného vodiče.

Minerální izolační vrstva: Vyrábí se obalením ohnivzdorné slídové pásky nebo jiných minerálních izolačních pásek s podobnými funkcemi.

Sestava kabelu a ochranná vrstva: Jádra kabelu jsou pevně vyplněna materiály, které mají vlastnosti zpomalující hoření a ohnivzdorné vlastnosti, a ochranná vrstva se skládá z vhodného zpomalovače hoření a ohnivzdorné pásky omotané kolem.

Měděný kovový plášť: Vyrábí se technologií svařování měděným pásem argonovým obloukem a je zvlněný.

Vrstva pláště: Je vyrobena z bezhalogenového, málo kouřového, hoření zpomalujícího polyolefinového plášťového materiálu. Obecně je to oranžová nebo mandarinková, ale černou lze vybrat podle požadavků.

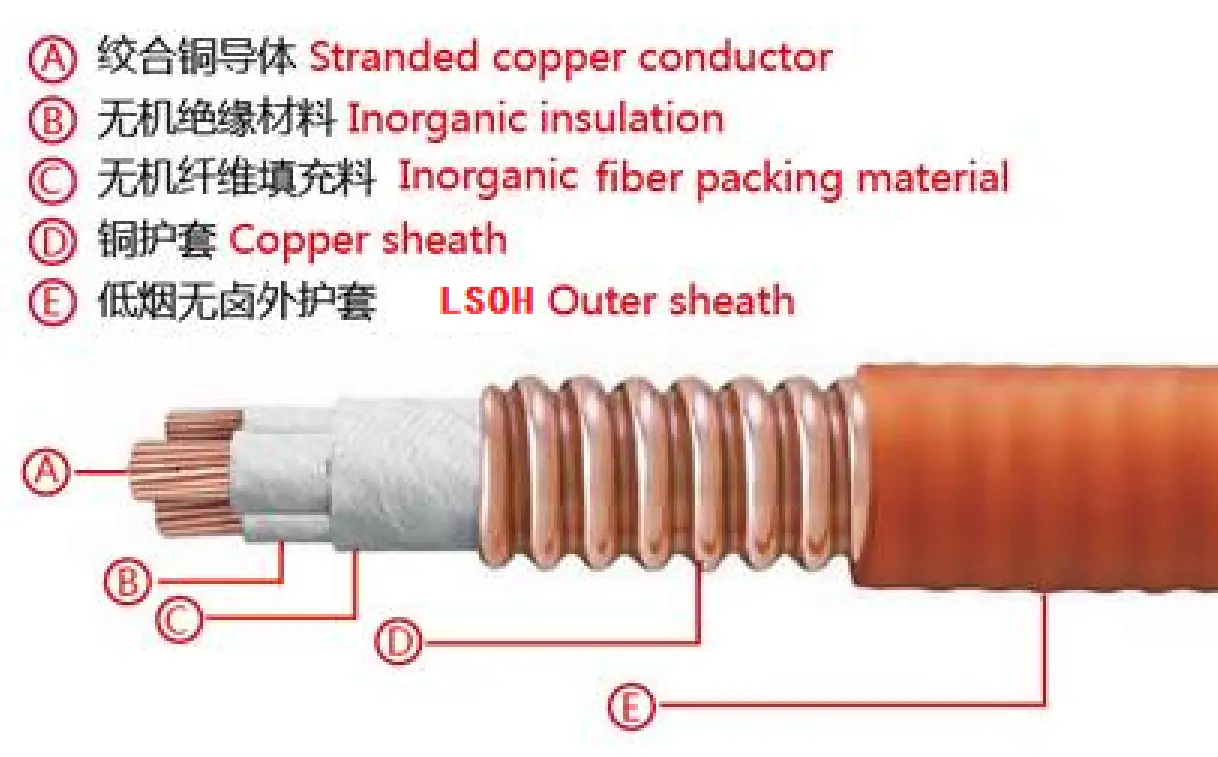

strukturální schéma

Rttz Fire Retardant Corrugated Copper Cable

Parametr výkonu

Jmenovité napětí vlnitého měděného kabelu RTTZ zpomalujícího hoření je 0,6/1 kV. Zkušební napětí je nastaveno na 3,5 kV a napětí je nepřetržitě aplikováno po dobu 5 minut, aniž by během této doby došlo k nějakému průrazu. Maximální povolená dlouhodobá provozní teplota vodiče kabelu je 90℃.

Při pokládání kabelů by okolní teplota neměla být nižší než 0 °C. Minimální poloměr ohybu je 12násobek vnějšího průměru kabelu. Minerální izolační vrstva je pečlivě vytvořena pomocí několika vrstev ohnivzdorné slídové pásky.

Při 20ºC musí odpor vodiče přísně odpovídat specifikovaným normám pro žíhané měděné vodiče typu 1 nebo 2 v GB/T 3956 a IEC 60228. Při okolní teplotě by izolační odpor kabelu neměl být menší než 100 MΩ·km.

Z hlediska zkoušení požární odolnosti plně splňuje standardní požadavky GB/T 34926. Konkrétní zkušební metoda je následující:

Nejprve proveďte testy C, W, Z v souladu s normou BS 6387;

Za druhé, zkouška musí být provedena v souladu s ustanoveními BS 8491;

Za třetí proveďte test požární odolnosti podle GB/T 19216.21, s teplotou řízenou na 950~1000℃, dobou působení ohně 180 minut a dobou chlazení 15 minut. Během této doby nesmí kabel vykazovat zkraty nebo přerušené obvody.

Způsob reprezentace produktu

Kód produktu

Slídová páska s minerální izolací vlnitý měděný kabel s pláštěm………R

Polyolefinový vnější plášť………………Y

Měděný vodič ................................. T

Bezhalogenový a nízkokouřový …………………WD (volitelné)

Měděné pouzdro ................................. T

Nehořlavé třídy A/B/C... ZA/B/C

Slídová páska ................................................................................................Z

Jmenovité napětí …………………0,6/1

Specifikace kabelu

jádrový počet	1	2	3	4	5	3+1, 3+2	4+1
průřez mm²	25-630	1,5–300	1,5–240	1,5–185	1,5–150	4～185	4～150

Bezpečnostní opatření pro kabely

Instalace

Způsob pokládky: Může být položen v tunelech, kabelových žlabech, žlabech, žlabech a šachtách, s podporou exponované i skryté pokládky. U jednožilových kabelů je zakázáno používat k fixaci magnetické vodivé materiály (jako je železný drát), aby se zabránilo ztrátě vířivých proudů.

Ohyb a rozpětí: Ovládejte poloměr ohybu podle specifikací výrobce. Reference pro horizontální rozpětí závěsů: Pro vnější průměry ≤20 mm je rozpětí 400 mm; u těch >20mm je rozpětí 800mm. Pro vertikální rozpětí podpory: Pro vnější průměry ≤20 mm je rozpětí 1500 mm; u těch >20mm je rozpětí 1000mm.

Odvíjení a fixace: Kabel odviňte ve směru vyznačeném na cívce kabelu, aby nedošlo ke zkroucení; viz výše uvedené požadavky na rozpětí upevnění v kabelovém žlabu.

Terminál a konektor

Výroba koncovky: Odstraňte přibližně 300 mm izolace z koncového vodiče, zalisujte špičku drátu a pomocí megohmetru otestujte izolační odpor mezi měděným pláštěm a vodičem a také mezi vodiči. Poté, co se ujistíte, že izolační odpor je vyhovující, použijte k utěsnění teplem smrštitelné pouzdro.

Mezilehlé konektory: Upřednostňuje se použití hotových konektorů s hodnocením požární odolnosti shodné s odolností těla kabelu. Při montáži na místě je nutné zajistit utěsnění a izolaci, aby se snížila místa poruch.

Provoz a údržba

Regulace teploty: Během normálního provozu by teplota vodiče neměla překročit 90℃. Pokud se vodiče nelze dotýkat a nepřichází do styku s hořlavými materiály, může být teplota pláště zvýšena na 105℃.

Testování izolace: Pravidelně používejte megger k testování izolačního odporu, abyste se ujistili, že nedochází k vlhkosti nebo poškození; měděný plášť musí být spolehlivě uzemněn, aby byla zajištěna bezpečnost.

Prevence ztrát a ochrana: Zabraňte poškrábání pláště ostrými předměty a při průchodu stěnami/podlahovými deskami přidejte ochranné návleky, abyste zabránili mechanickému poškození.
