Ohnivzdorné kabely BBTRZ

Rozsah aplikace:

Ohnivzdorné kabely BBTRZ se používají jako hlavní napájecí vedení z rozvodny (nebo hlavní rozvodny) do protipožárního systému nebo ve speciálních místech a místech třídy I. Požaduje se, aby byly použity jako ohnivzdorné kabely třídy A nebo jako náhrada za dlouhodobé používání 90°C nízkokouřových, bezhalogenových kabelů zpomalujících hoření. Tyto kabely se používají v aplikacích s pevnou instalací.

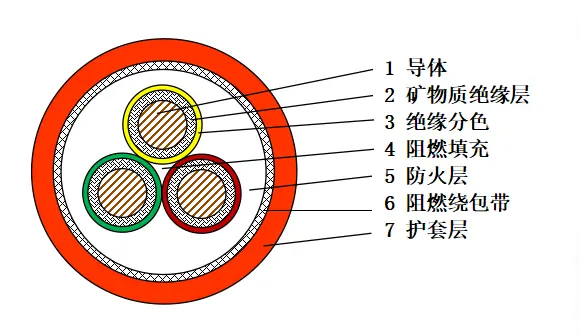

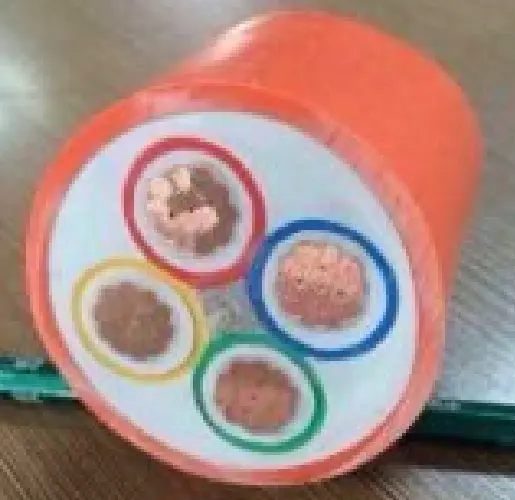

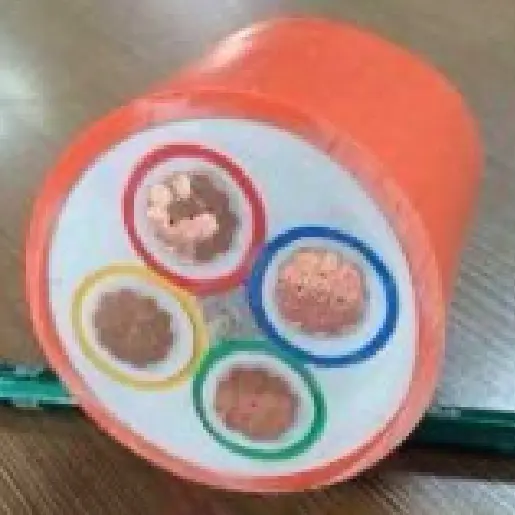

Struktura produktu

Konstrukce kabelové struktury je pečlivá a profesionální. Vodičová část využívá buď první nebo druhý typ žíhaného měděného vodiče, který se může pochlubit vynikající vodivostí a flexibilitou, splňující potřeby přenosu energie v různých scénářích.

Minerální izolační vrstva využívá obalenou ohnivzdornou slídovou pásku, která díky svým jedinečným materiálovým vlastnostem dokáže účinně zabránit šíření ohně při vysokých teplotách nebo plamenech a poskytuje spolehlivou protipožární ochranu kabelu.

Barevně odlišená izolační vrstva využívá izolační materiál ze zesíťovaného polyetylénu s různými metodami barevného kódování. Lze přidat izolační barvivo nebo lze použít barevné pásky, barevné příze atd., což usnadňuje rychlou a přesnou identifikaci obvodů během instalace a údržby kabelů.

Při procesu plnění kabelů se v centru používají výplňové materiály zpomalující hoření, aby se potlačilo šíření plamene. Mezitím lze použít balicí pásku k svázání výplňových materiálů, aby bylo zajištěno těsné plnění a strukturální stabilita.

Ohnivzdornou vrstvu tvoří minerály a balicí pásky. Nejprve je na jádro kabelů vytlačena vrstva minerálního materiálu, který má výhody, jako je požární odolnost, požární odolnost, odolnost proti vysokým teplotám a tepelná izolace, aby se vytvořila protipožární bariéra. Vnější vrstva je chráněna páskou zpomalující hoření omotanou kolem ní pro zvýšení ohnivzdorného účinku a zajištění bezpečného provozu kabelu v extrémních prostředích.

Plášť je vyroben z bezhalogenového, nízkokouřového, nehořlavého polyolefinového plášťového materiálu, který vykazuje vynikající vlastnosti zpomalující hoření a neprodukuje žádný škodlivý kouř během spalování, čímž se snižuje poškození personálu a životního prostředí. Pochva má typicky oranžovou nebo mandarinkovou barvu, což je poutavé a snadno identifikovatelné. Na přání může být také obarven černě, aby vyhovoval potřebám různých scénářů použití.

Parametr výkonu

Jmenovité napětí těchto ohebných ohnivzdorných kabelů BBTRZ je 0,6/1 kV. Během testovací fáze bylo aplikováno zkušební napětí 3,5 kV po dobu 5 minut a nedošlo k žádné poruše. Dlouhodobý přípustný limit provozní teploty vodiče kabelu je 90℃. Při pokládání kabelu by okolní teplota neměla být nižší než 0 °C. Minimální poloměr ohybu je 12násobek vnějšího průměru kabelu (12*OD). Minerální izolační vrstva je vyrobena z více vrstev slídové pásky s ohnivzdornými vlastnostmi.

Z hlediska požární odolnosti tento kabel splňuje požadavky jak podnikových norem, tak IEC 60331-1 s dobou hoření až 180 minut. Pokud jde o odpor vodiče při 20ºC, musí vyhovovat specifikacím pro žíhané měděné vodiče typu 1 nebo 2, jak je uvedeno v GB/T 3956 a IEC 60228. Pokud jde o izolační odpor, izolační odpor kabelu by při teplotě okolí neměl být menší než 100 MΩ·km.

Kromě toho musí hotový kabel projít zkouškou požární odolnosti, přičemž zkušební metoda se řídí ustanoveními GB/T 19216.21. Teplota pro vystavení ohni je nastavena na 950~1000℃ s dobou trvání 180 minut, po které následuje 15minutová doba chlazení. Během této doby nesmí kabel vykazovat zkraty nebo přerušené obvody.

Společné specifikace kabelů

Výhody a nevýhody ohebného ohnivzdorného kabelu BBTRZ ve srovnání s minerálním izolovaným kabelem BTTZ:

výhody:

Izolace kabelu není náchylná k absorpci vlhkosti a má stabilní izolační výkon.

Více žil lze vyrábět v pevných délkách, čímž se snižuje počet mezilehlých konektorů v kabelech.

Konstrukce je flexibilní, usnadňuje ohýbání kabelu a snižuje obtížnost pokládky.

Kabely lze používat bez vyhrazených koncovek, což snižuje náklady na příslušenství.

Nevýhody: Požární odolnost je mírně nižší a nemůže splňovat požadavky BS 8491.

Maximální provozní teplota je 90 ℃, která nedosahuje 250 ℃ BTTZ

Nejvyšší úroveň spalovacího výkonu může splňovat požadavky třídy B1, ale nemůže splňovat požadavky třídy A.

Aplikační scénáře:

výšková budova

nádraží

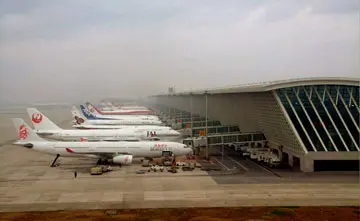

letištní terminál

historicky zajímavá a malebná místa

Balení a dodání

Podrobnosti o balení:

Je určeno množstvím a požadavky, které kupujete. Dá se domluvit.

Přístav: Tianjin Port

Doručení: po moři, letecky, expresně.
