Pochopení konstrukce kabelu BBTRZ

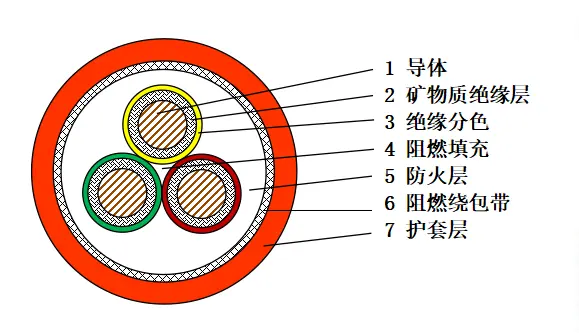

TheOhnivzdorné kabely BBTRZjsou navrženy s vícevrstvým designem, který upřednostňuje bezpečnost a provozní flexibilitu. V jádru lankové měděné vodiče poskytují vynikající elektrickou vodivost při zachování ohebnosti kabelu. Kolem vodiče je vrstva minerální izolace, typicky složená z oxidu hořečnatého nebo podobných sloučenin, která působí jako primární bariéra proti přenosu tepla [odkaz: 0]. Tato minerální vrstva umožňuje kabelu pokračovat ve funkci i při vystavení přímému plameni.
Vnější plášť vyrobený z materiálu s nízkou kouřivostí, bez halogenů (LSZH) poskytuje dodatečnou ochranu proti mechanickému poškození a vlivům prostředí. Tento plášť je formulován tak, aby při vystavení ohni vypouštěl minimální toxické výparyOhnivzdorné kabely BBTRZvhodné pro uzavřené prostory, jako jsou tunely, výškové budovy a podzemní dopravní systémy. Kombinace minerální izolace a opláštění LSZH má za následek kabel, který nejen odolává požáru, ale také přispívá k bezpečnějším podmínkám evakuace během mimořádných událostí.
Požární odolnost a zkušební standardy
Jednou z definujících charakteristikOhnivzdorné kabely BBTRZje jeho schopnost zachovat integritu obvodu při extrémním tepelném namáhání. Tyto kabely jsou navrženy tak, aby odolávaly teplotám až 1 000 °C po delší dobu, což je výkonnostní metrika ověřená prostřednictvím přísných testovacích protokolů [odkaz: 1]. Standardní zkoušky požární odolnosti, jako jsou ty uvedené v IEC 60331, vystavují kabel přímému plameni při zachování trvalého elektrického zatížení. Konstrukce BBTRZ důsledně splňuje nebo překračuje tyto požadavky a zajišťuje, že kritické systémy zůstanou v provozu během požáru.
Kromě odolnosti proti ohni kabel také prokazuje vynikající výkon při testech postřiku vodou a mechanických nárazech, které simulují skutečné podmínky hašení. Minerální izolace se působením tepla nedegraduje ani neroztaví, což zabraňuje zkratům, které se často vyskytují u běžných polymerových kabelů. Tato spolehlivost děláOhnivzdorné kabely BBTRZdůvěryhodné řešení pro nouzové osvětlení, požární čerpadla a evakuační systémy ve velkých infrastrukturních projektech.
Klíčové ukazatele výkonu
- Teplotní odolnost plamene— až 1 000 °C po dobu 180 minut
- Integrita obvodu— udržuje napětí při požáru
- Emise kouře— nízká toxicita, minimální zatemnění
- Voděodolnost— funkční po aktivaci sprinkleru
Flexibilita Výhody v těsných instalacích
Tradiční kabely s minerální izolací, přestože jsou odolné proti ohni, jsou často tuhé a obtížně se vedou ve stísněných prostorách. TheOhnivzdorné kabely BBTRZřeší toto omezení pomocí pečlivě navrženého procesu splétání, který zachovává ohybatelnost, aniž by narušil ochrannou minerální vrstvu. Tato flexibilita umožňuje instalačním technikům procházet kolem překážek, úzkými kanály a uvnitř skříní zařízení s minimálním úsilím. Minimální poloměr ohybu kabelu je výrazně menší než u běžných kabelů MI, což snižuje potřebu dalších spojovacích krabic nebo přechodových armatur.
Tato flexibilita instalace se přímo promítá do zkrácení časových plánů projektu a nižšího plýtvání materiálem. V projektech modernizace, kde jsou stávající cesty často omezené, lze kabel BBTRZ protáhnout stávajícími trubkami bez rizika poškození izolace. Vnější plášť je také odolný proti oděru a poskytuje dodatečnou ochranu během tažných operací. Zprávy z terénu naznačují, že dobu instalace lze zkrátit až o 30 % ve srovnání s pevnými kabely MI, díky čemuž je řada BBTRZ praktickou volbou jak pro novostavby, tak pro renovační práce.
Srovnávací analýza s jinými ohnivzdornými kabely
Plně ocenit hodnotovou nabídkuOhnivzdorné kabely BBTRZ, je užitečné porovnat jeho vlastnosti s ostatními běžnými typy ohnivzdorných kabelů. Níže uvedená tabulka shrnuje klíčové rozdíly mezi několika výkonnostními a instalačními kritérii.
| Funkce | BBTRZ Flexibilní | Standardní MI kabel | Ohnivzdorné PVC |
|---|---|---|---|
| Maximální provozní teplota | 1000 °C | 1000 °C | 250 °C |
| Flexibilita (poloměr ohybu) | 6× průměr kabelu | 12× průměr kabelu | 8× průměr kabelu |
| Emise kouře | Nízká (LSZH) | nula (minerální) | Vysoký (halogen) |
| Složitost instalace | Nízký | Vysoký | Střední |
| Typické aplikace | Výškové budovy, tunely, datová centra | Průmyslové, jaderné | Obecná budova |
Tabulka zdůrazňuje, že zatímco standardní MI kabely nabízejí podobnou teplotní odolnost, varianta BBTRZ poskytuje vynikající flexibilitu a nižší složitost instalace. Žáruvzdorné PVC kabely jsou naproti tomu limitovány nižší teplotní tolerancí a vyššími emisemi kouře. Pro projekty, kde je prioritou požární bezpečnost i efektivita instalace, nabízí řada BBTRZ vyvážené řešení, které splňuje nejnáročnější požadavky.
Nejlepší postupy instalace a manipulace
Správná instalace je nezbytná pro plné využití výhodOhnivzdorné kabely BBTRZ. K zajištění optimálního výkonu a dlouhé životnosti doporučují odborníci v oboru následující pokyny.
- Příprava kabelu— Opatrně odizolujte vnější plášť, aby nedošlo k poškrábání minerální izolace. Používejte specializované odizolovací nástroje určené pro MI kabely.
- Poloměr ohybu— Udržujte minimální poloměr ohybu 6násobek průměru kabelu. Vyvarujte se ostrých ohybů, které by mohly narušit izolační vrstvu.
- Ukončení— Používejte schválené ukončovací sady, které poskytují těsnění proti vlhkosti a odlehčení tahu. Správné ukončení je zásadní, aby se zabránilo pronikání vlhkosti, která může časem degradovat minerální izolaci.
- Rozteč podpory— Kabel zajistěte v intervalech doporučených výrobcem, obvykle každých 1,5 až 2 metry, abyste zabránili prověšení a mechanickému namáhání.
- Testování— Po instalaci proveďte testy izolačního odporu a průchodnosti, abyste ověřili integritu kabelového systému. Zdokumentujte všechny výsledky testů pro budoucí použití.
Dodržování těchto postupů zajišťuje, že ohnivzdorné vlastnosti kabelu jsou plně zachovány po celou dobu jeho životnosti. TheOhnivzdorné kabely BBTRZjsou navrženy pro dlouhou životnost, ale stejně jako všechny precizně zpracované produkty těží z pečlivé manipulace během instalace.
