XLPE izolovaný nepancéřový napájecí kabel s PVC pláštěm

XLPE izolované PVC opláštěné nepancéřované napájecí kabely jsou izolované materiálem XLPE, který má vynikající tepelnou odolnost, odolnost proti korozi a odolnost proti proudovým nárazům. V drsném pracovním prostředí může stále fungovat stabilně, aby byl zajištěn dlouhodobý bezpečný provoz energetického systému. Výrobky s vysokou odolností proti mechanickému poškození, vhodné pro energetiku, hutnictví, petrochemii a další průmyslová odvětví s komplexními ekologickými potřebami. Ať už se jedná o městskou výstavbu, podzemní pokládání elektrické energie nebo vysokonapěťový přenos energie pro průmyslová zařízení, Beida Power Cable poskytuje komplexní ochranu pro vaši bezpečnost napájení.

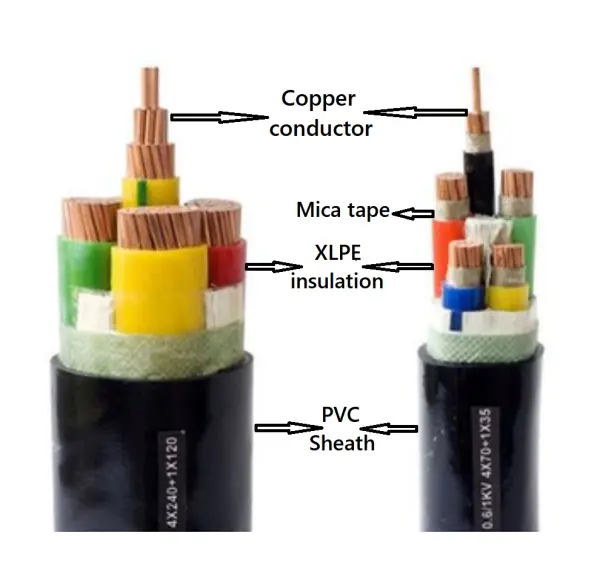

Struktura produktu

XLPE izolovaný nepancéřový napájecí kabel s PVC pláštěm se skládá z měděného vodiče T1R, izolace XLPE a pláště z PVC.

Vodič: měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle IEC 60228

a GB/T 3956-2008, Pro plochu průřezu není větší než 6 mm², pevné kolo

lze použít vodič třídy 1 podle IEC 60228 a GB/T 3956-2008.

Izolace: Tloušťka izolace, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Barva jádra: 1 jádro: červená nebo žlutá nebo zelená nebo modrá nebo černá

2 jádra: červená, modrá nebo červená, černá

3 jádra: žlutá, zelená, červená nebo červená, žlutá, modrá

4 jádra: žlutá, zelená, červená, modrá nebo červená, žlutá, modrá, černá

5 jader: žlutá, zelená, červená, modrá, černá nebo červená, žlutá, modrá, černá, zelená

Nad 5 coes: bílá jádra s černým číslem popř

Vnější plášť: Tloušťka pláště, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Ohnivzdorný kabel: Kolem vodiče se navinou dvě vrstvy slídové pásky.

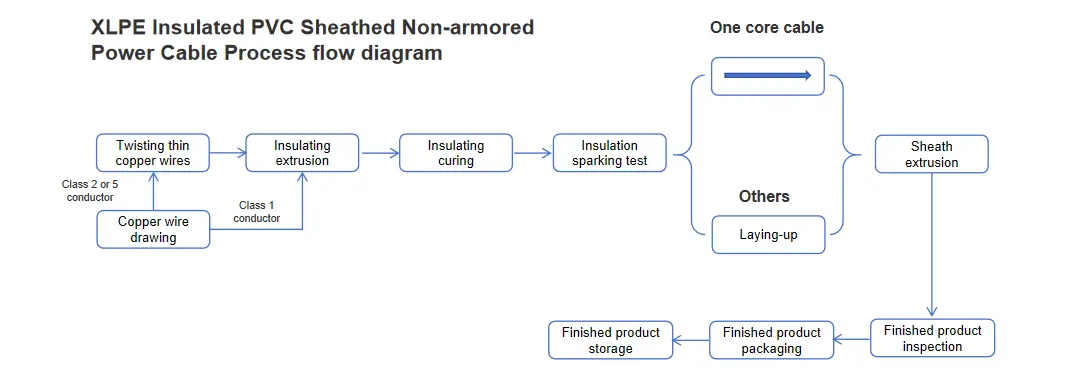

Vývojový diagram procesu

Aplikace produktu

Používá se pro městskou distribuci elektrické energie a přenos elektrické energie nízkého napětí.

Používá se v továrnách, dolech a na dalších místech k napájení strojního zařízení a osvětlovacích zařízení.

V obytných a komerčních budovách slouží k rozvodu elektřiny v rámci konstrukce, jako je osvětlení, výtahy, zásuvky atd.

Opatření

Dlouhodobá provozní teplota kabelu nesmí překročit 90ºC.

Při zkratu nesmí maximální teplota kabelu překročit 250 °C.

Kabely se nesmí používat nad jmenovité napětí.

Tento typ kabelu nelze za účelem použití přímo zakopat pod zem.

Jednožilové kabely nelze přímo ukládat do magnetických kovových trubek nebo do kabelových žlabů s kryty.

Kabely se nesmí používat nad jmenovité napětí.

Parametr výkonu

Jmenovité napětí: 0,6/1 kV

Zkušební napětí: 3,5 kV po dobu 5 minut nedošlo k žádné poruše

Odpor vodiče: Odpor vodiče 20℃ musí odpovídat IEC 60228 nebo GB/T 3956.

Pracovní teplota: -5ºC až +90ºC

Teplota zkratu: +250 ºC

Minimální ohybový poloměr ohybu: 15* vnější průměr;

Minimální statický poloměr ohybu: 10* vnější průměr;

Nehořlavý: podle IEC 60332 nebo GB/T 19666

Ohnivzdornost: podle IEC 60331 nebo GB/T 19666.

Proudová zatížitelnost v ampérech (A)

Poprodejní a servisní služby

1. Technické služby: Skupina Tianjin Beida může poskytnout potřebné technické služby na základě skutečných požadavků zákazníků, jako je technické poradenství při výběru vodičů a kabelů, pokládání a instalace, testování na místě atd.

2. Řešení problémů s kvalitou: Po obdržení zpětné vazby od uživatelů ohledně problémů s kvalitou elektrických vodičů a kabelů poskytne BD Cable Group odpověď do 24 hodin. Na základě aktuální situace na místě nabídneme řešení problémů nebo vyšleme na místo profesionální techniky, kteří se s problémy s kvalitou vypořádají.

3. Údržba nebo výměna elektrických vodičů a kabelů: Pokud se během záruční doby elektrických vodičů a kabelů vyskytnou nějaké problémy s kvalitou kvůli závadám v kvalitě produktu v materiálech, designu nebo výrobním a výrobním procesu vodičů a kabelů a tyto problémy nastanou během běžného skladování, pokládání, instalace nebo běžného používání, bude společnost zodpovědná za bezplatnou opravu nebo výměnu.

4. Během přepravy a procesu instalace elektrických vodičů a kabelů, pro jakékoli poškození kabelů způsobené nesprávným používáním uživateli (jako jsou škrábance, oděrky, nedostatečný poloměr ohybu vedoucí k poškození izolace a pláště a problém s kvalitou při pokládání kabelu při nízké teplotě atd.), skupina Beida pomůže zákazníkům vyřešit tyto problémy s kvalitou.

Postupné případy

Jako vysoce výkonný napájecí kabel XLPE izolovaný nepancéřový napájecí kabel s PVC pláštěm nejen splňuje národní normy ochrany životního prostředí, ale také jeho vysoká teplotní odolnost a ultrafialová odolnost jej činí zvláště vhodným pro venkovní nebo vysokoteplotní prostředí. Ať je studená zima nebo horké léto, tento kabel zajišťuje stabilní přenos síly, zachovává si vynikající výkon i po dlouhém používání, snižuje četnost údržby a výměny a tím výrazně snižuje náklady na provoz. Materiál pláště z polyvinylchloridu (PVC) má navíc vlastnosti s nízkou kouřivostí a bez halogenů, což zabraňuje tvorbě toxického kouře v případě požáru a dále zvyšuje bezpečnost prostředí použití.

Balení a dodání

Podrobnosti o balení:

Je určeno množstvím a požadavky, které kupujete. Dá se domluvit.

Přístav: Tianjin Port

Doručení: po moři, letecky, expresně.
