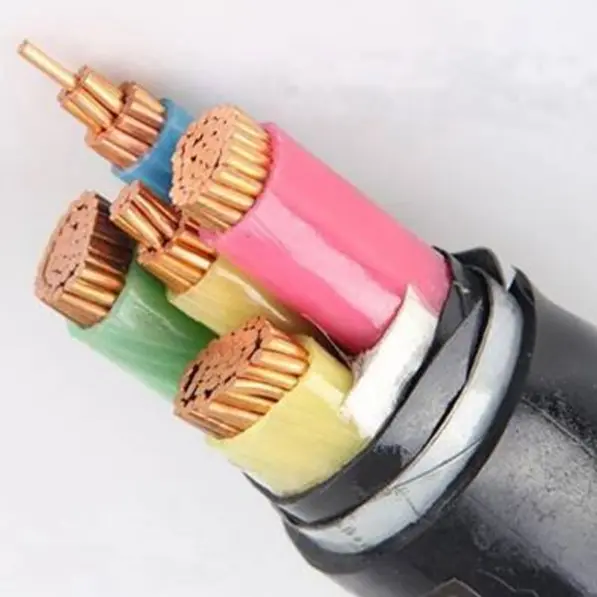

XLPE izolovaný napájecí kabel STA s PVC pláštěm

Pokud hledáte spolehlivého výrobce a dodavatele XLPE izolovaného PVC opláštěného napájecího kabelu STA, můžete si vybrat Tianjin Beida. Tento produkt je široce používaný ocelový páskový pancéřový napájecí kabel pro nízkonapěťový přenos energie, který lze zakopat přímo pod zem. Podle různé ampacity se běžný průřez vodiče kabelu pohybuje od 2,5 mm2 do 500 mm2.

Odeslat dotaz

Popis výrobku

Na základě 35 let hluboké kultivace v kabelovém průmyslu společnosti Tianjin Beida Cable Group jsme uvedli na trh XLPE izolovaný PVC opláštěný napájecí kabel STA, který lze nazvat silou pole přenosu nízkého napětí.

Jako high-tech podnik se známou čínskou ochrannou známkou, certifikací systému ISO a dalšími autoritativními kvalifikacemi je Beida Group podporována mezinárodním vyspělým výrobním a testovacím zařízením a investicemi do výzkumu a vývoje ve výši 3,1 % ročního objemu prodeje, takže tento pancéřovaný kabel s ocelovou páskou má bezkonkurenční hlavní výhody.

Jeho izolační materiál XLPE zajišťuje vynikající elektrický výkon a tepelnou odolnost, plášť z PVC s designem pancéřování z ocelové pásky, k dosažení silné odolnosti proti vlhkosti, odolnosti proti korozi, odolnosti proti mechanickému poškození, přímého uložení do země bez dodatečné ochrany, dokonale řeší komplex instalace nízkonapěťového přenosu energie, špatnou přizpůsobivost prostředí, bezpečnostní rizika a další bolestivá místa, aby globálním zákazníkům poskytoval stabilní a spolehlivá řešení přenosu energie.

Běžné typy kabelů jsou YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Struktura produktu

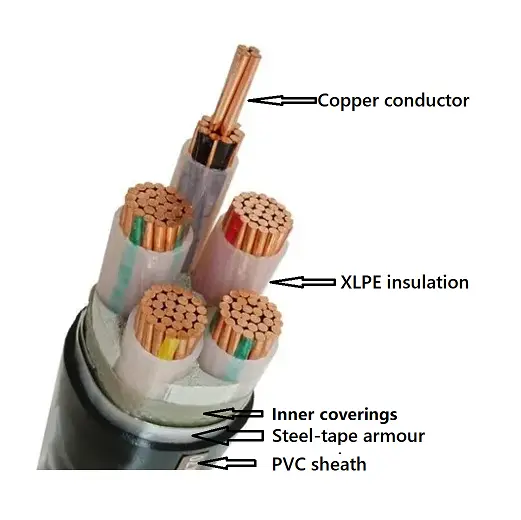

Xlpe Insulated Pvc Sheathed Sta Power Cable

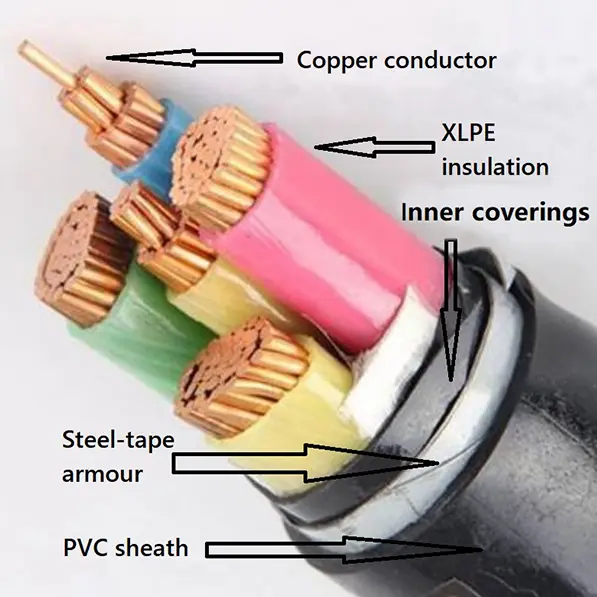

XLPE izolovaný PVC opláštěný napájecí kabel STA se skládá z T1R měděného vodiče, XLPE izolace, PVC balicí pásky Ocelové páskové pancíře a PVC pláště.

Vodič: měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle IEC 60228

a GB/T 3956-2008, Pro plochu průřezu není větší než 6 mm², pevné kolo

lze použít vodič třídy 1 podle IEC 60228 a GB/T 3956-2008.

Izolace: Tloušťka izolace, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Barva jádra: 1 jádro: červená nebo žlutá nebo zelená nebo modrá nebo černá

2 jádra: červená, modrá nebo červená, černá

3 jádra: žlutá, zelená, červená nebo červená, žlutá, modrá

4 jádra: žlutá, zelená, červená, modrá nebo červená, žlutá, modrá, černá

5 jader: žlutá, zelená, červená, modrá, černá nebo červená, žlutá, modrá, černá, zelená

Nad 5 čísel: bílá jádra s černým číslem nebo různobarevná stuha

Vnitřní povlaky: Vnitřní povlaky mohou být extrudované nebo lapované. Materiály musí být vhodné pro provozní teplotu kabelu a kompatibilní s izolačním materiálem.

Pancéřování s ocelovou páskou: U vícežilových kabelů musí být pancéřování aplikováno na vnitřní kryt vyhovující dvojité ocelové pásce. Jednožilové kabely pro použití na a.c. systémy se skládají z nemagnetické ocelové pásky.

Vnější plášť: Tloušťka pláště, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Nehořlavý kabel: Musí být použit materiál vnějšího pláště z PVC zpomalující hoření. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Ohnivzdorný kabel: Kolem vodiče se navinou dvě vrstvy slídové pásky.

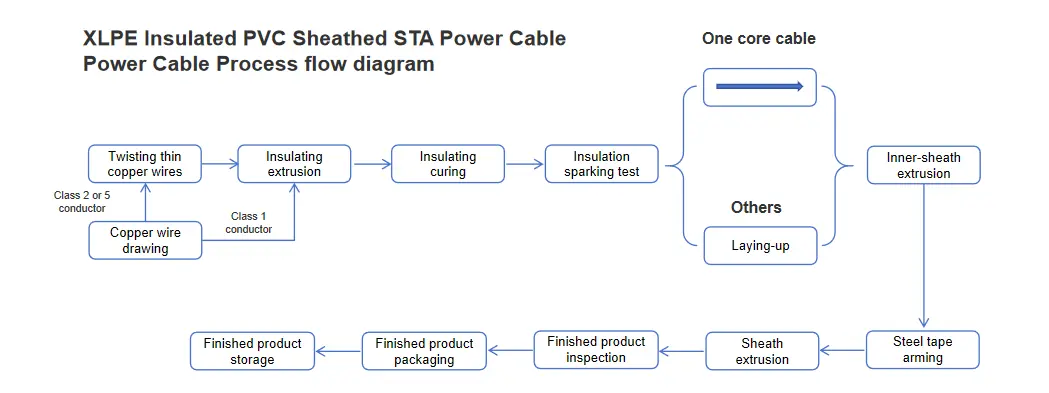

Vývojový diagram procesu

Xlpe Insulated Pvc Sheathed Sta Power Cable

Aplikace produktu

Zesíťovaný polyetylen izolovaný PVC opláštěný ocelovou páskou pancéřovaný napájecí kabel, protože tento kabel s ochranou ocelovou páskou, vhodný pro rozvodnou síť nebo průmyslová zařízení pro přenos energie.Může být uložen přímo pod zemí, může být instalován v kabelovém příkopu nebo mostu, kabel vydrží určitý tlak, ale nevydrží tah.

Podmínky instalace produktu:

Okolní teplota instalace kabelu U kabelů s izolací z PVC nebo pláštěm z PVC nebo pláštěm zpomalujícím hoření bez halogenů nesmí být okolní teplota během instalace nižší než 0 °C.

Minimální poloměr ohybu pro instalaci kabelu

projekt	jednožilový kabel		vícežilový kabel
projekt	neozbrojený	obrněný	neozbrojený	obrněný
Minimální poloměr ohybu kabelu při instalaci	20D	15D	15D	12D
Minimální poloměr ohybu kabelů v blízkosti připojovacích krabic a koncovek	15D	12D	12D	10D
Poznámka: D je vnější průměr kabelu

Parametr výkonu

Jmenovité napětí: 0,6/1 kV

Zkušební napětí: 3,5 kV po dobu 5 minut nedošlo k žádné poruše

Pracovní teplota: -0ºC až +90ºC

Teplota zkratu: +250 ºC

Proudová zatížitelnost v ampérech (A)

Jmenovité napětí 0,6/1kV XLPE izolační napájecí kabel
proudová zatížitelnost v ampérech (A)
Teplota okolí: ve vzduchu: 40 ℃, na zemi: 25 ℃
Teplota vodiče: 90℃
Koeficient tepelného odporu půdy：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Počet jádra	Jedno jádro				Více jader
Plocha průřezu, mm²	Ve vzduchu		V zemi		Ve vzduchu		V zemi
Plocha průřezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Poznámka: Pancéřování jednožilových kabelů je vyrobeno z nemagnetických materiálů.
