H07V-K H07V-U H07V-R Flexibilní PVC izolovaný 1žilový kabel

Tianjin Beida je čínský výrobce a dodavatel flexibilního PVC izolovaného jednožilového kabelu H07V-K H07V-U H07V-R. Tento jednožilový kabel je primárně určen pro rekonstrukce bytů a pevné rozvody v objektu a je vhodný pro pevné rozvody domácích svítidel, zásuvek, klimatizačních jednotek a dalších elektrických zařízení.

Odeslat dotaz

Popis výrobku

H07V-K H07V-U H07V-R Flexibilní PVC izolované 1žilové kabely jsou vhodné pro různé elektrické instalace. Beida, přední čínský výrobce, používá při výrobě vysoce kvalitní měděné vodiče a izolační materiály z PVC, výsledkem jsou kabely, které jsou flexibilní, odolné a mají vynikající vodivost.

Tento izolovaný jednožilový kabel je vhodný pro pevné rozvody v domácnostech, osvětlovacích systémech a elektrických zařízeních. Má jmenovité napětí 450/750 V, je nehořlavý a vyhovuje mezinárodním bezpečnostním a výkonnostním normám.

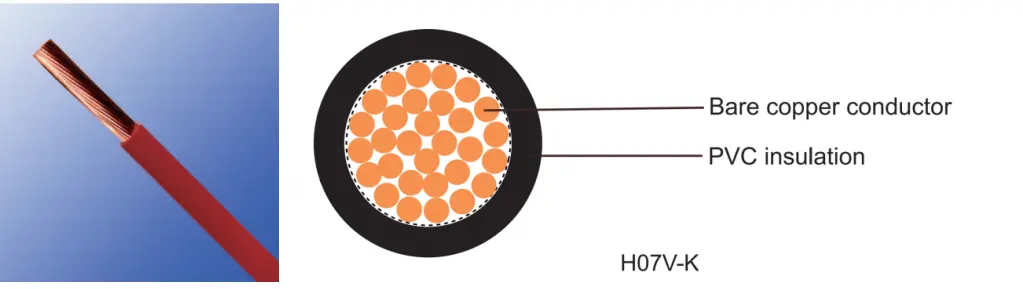

Struktura produktu

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Jednožilový kabel H07V, který se skládá z měděného vodiče T1R a bezolovnaté PVC izolace, má certifikaci CE a má vynikající elektrický výkon a mechanické fyzikální vlastnosti.

Dirigent

H07V-U: Plný holý měděný vodič, v souladu s normou EN 60228 cl-1, poskytující stabilní přenos proudu, vhodný pro pevné zapojení.

H07V-R: Lankový holý měděný vodič, v souladu s normou EN 60228 cl-2, vhodnější pro složité elektroinstalační aplikace, s dobrou pevností v tahu a ohybem.

H07V-K: Jemně lankový měděný vodič, v souladu s normou EN 60228 cl-5. Nabízí vyšší flexibilitu, vhodné pro prostředí vyžadující větší flexibilitu, jako jsou mobilní elektrická zařízení nebo místa vyžadující větší poloměr ohybu.

Izolační vrstva

Izolační materiál kabelu používá bezolovnaté PVC, vyhovující standardu TI 2. Poskytuje dobrou elektrickou izolaci a účinně zabraňuje korozi z vnějšího prostředí, čímž zvyšuje životnost a bezpečnost kabelu.

Výhody produktu

H07V-K H07V-U H07V-R Flexibilní PVC izolované 1žilové kabely jsou široce používány v nízkonapěťové pevné elektroinstalaci. Proč jsou tyto kabely vhodnou volbou?

1. Elektrický výkon

Jmenovité napětí produktu je 450/750 V, díky čemuž je vhodný pro většinu civilních a průmyslových nízkonapěťových rozvodů elektrické energie. Měděný vodič má vysokou vodivost a nízký odpor, což má za následek minimální ztráty energie.

Izolace PVC má dobrou dielektrickou pevnost, účinně zabraňuje zkratům a úniku.

2. Mechanická a environmentální výkonnost

Izolační vrstva PVC kabelu má určitý stupeň odolnosti proti opotřebení, oleji a chemické korozi. Rozsah provozních teplot je -5 °C až +70 °C, takže je vhodný pro suché nebo běžné vnitřní prostředí.

Naše jednožilové izolované kabely mají také určitý stupeň zpomalení hoření a splňují základní požadavky na požární bezpečnost.

3. Snadná instalace

Všechny tři modely se snadno instalují.

H07V-K má ohebný vodič, díky kterému je měkký a snadno se ohýbá, a to i ve stísněných prostorách nebo v prostředí složitého vedení.

H07V-R má lankový vodič, který kombinuje flexibilitu a mechanickou pevnost pro pohodlnou instalaci na místě.

H07V-U má pevný vodič, jednoduchou konstrukci a je méně náchylný k zauzlování při přímé instalaci.

Jak si vybrat mezi těmito třemi typy dělených kabelů?

Doporučená volba závisí na aktuálním scénáři aplikace. Jako spolehlivý výrobce využívá Beida své profesionální zkušenosti k analýze základů pro výběr a poskytování doporučení.

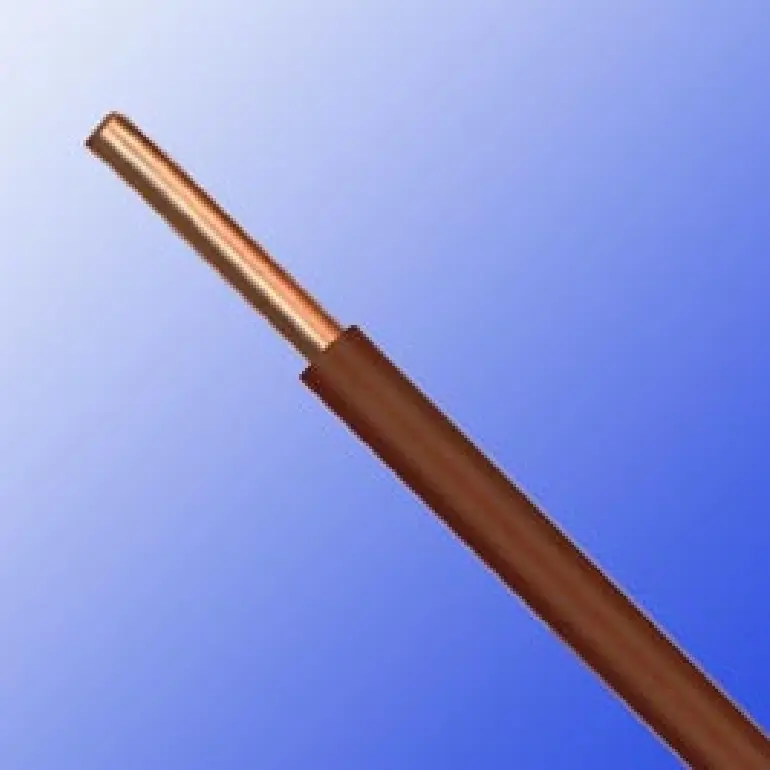

▷H07V-U

Toto je nejzákladnější a nejlevnější varianta. Díky jedinému silnému měděnému drátu má silné „tvarovací“ schopnosti a je velmi stabilní, když je vedena přímým vedením.

Doporučené použití: Podomítkové rozvody při rekonstrukcích domů (zásuvky, vypínače), základní rozvody silových rozvodů budov.

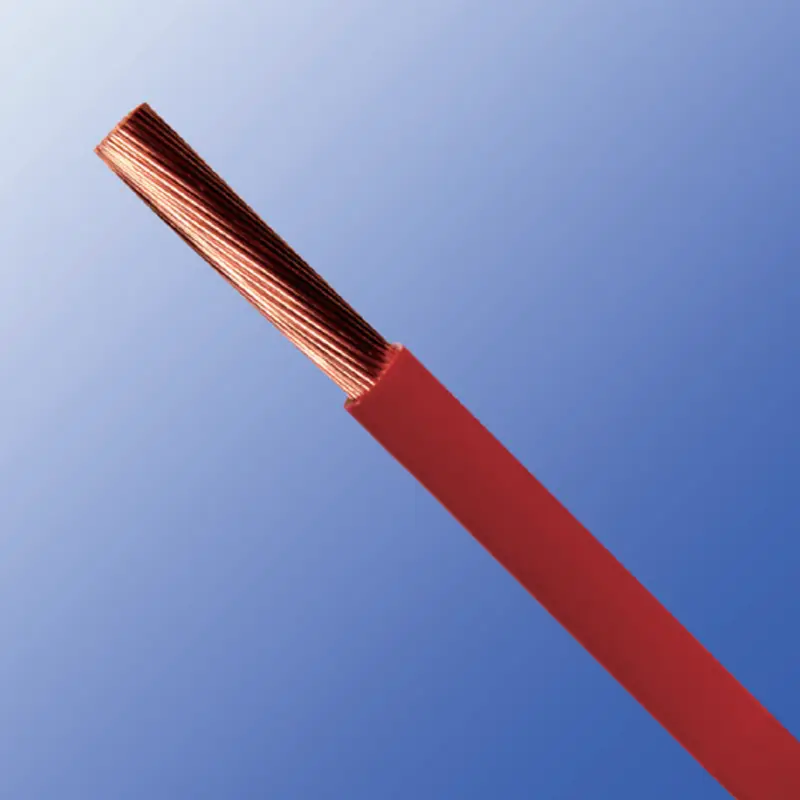

▷H07V-R

Jedná se o pevný vodič, vylepšenou verzi jednožilového kabelu H07V-U. Když je požadavek na proud vysoký a plocha průřezu drátu přesahuje 10 mm2, má jeden pramen měděného drátu omezení. Silný měděný drát musí být rozdělen na 7 nebo více pramenů stočených dohromady.

Stručně řečeno, H07V-R si zachovává vodivou stabilitu pevného drátu a zároveň je o něco pružnější než typ U.

Doporučené použití: Přívodní vedení do průmyslových závodů, vysokovýkonné rozvodné kmenové vedení, kladení dálkových vedení.

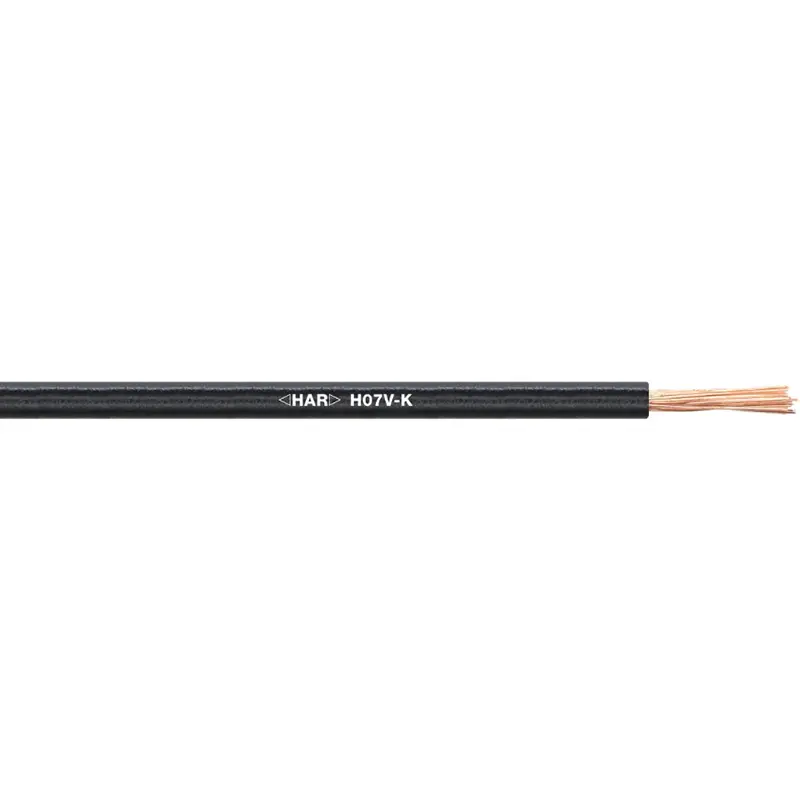

▷H07V-K

Tento typ se skládá z desítek nebo dokonce stovek jemných měděných drátů, jako jsou prameny vlasů, a lze je snadno zauzlovat jako lano.

Klíčový bod: Velmi odolný proti vibracím. Pokud vaše zařízení vibruje, musíte zvolit typ K.

Poznámka: Konce ohebných drátů jsou náchylné k roztřepení. Při instalaci je nutné použít za studena lisované koncovky (evropské koncovky/kolíkové koncovky); nelze je přímo zašroubovat pod šrouby, jinak může špatný kontakt snadno způsobit požár.

Doporučené použití: PLC rozvaděče, sekundární okruhy rozvodných skříní, vnitřní rozvody elektrospotřebičů.

Výkonový parametr

Jmenovité napětí: 450/750V

Zkušební napětí: 2500 V

Odpor vodiče: Viz níže uvedený list

Pracovní teplota: -5ºC až +70ºC

Teplota zkratu: +160 ºC

Nehořlavý: podle IEC 60332-1-2

Minimální poloměr ohybu: 4* vnější průměr

Rozměr velikost: viz níže uvedený list

Typ	Dirigent		Izolace			Elektrická charakteristika
	Jmenovitá oblast	Struktura dirigenta	Tloušťka izolace	Celkový průměr		Odpor vodiče při 20 ℃ Max
	Jmenovitá oblast	Struktura dirigenta	Tloušťka izolace	(mm)		Odpor vodiče při 20 ℃ Max
	mm	č./mm	mm	Min	Max	Ω／ km
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2,00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

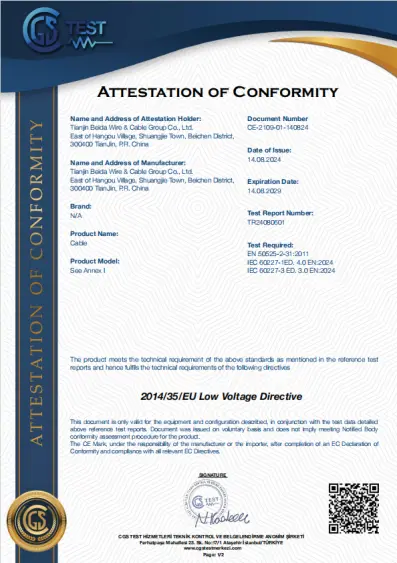

Certifikace a standard

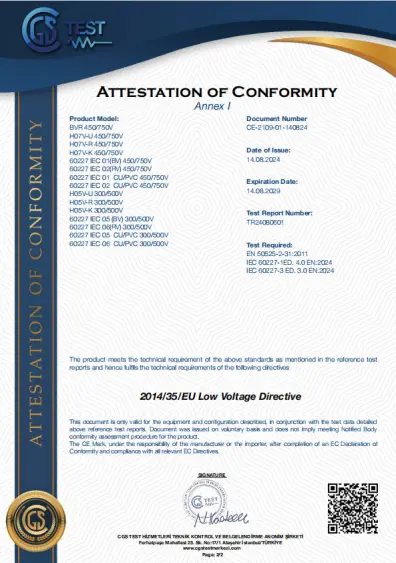

CE certifikováno

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Norma: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Proč si vybrat nás?

Včasné dodání

Máme efektivní výrobní systém s krátkými výrobními cykly, což nám umožňuje dokončit zakázky v krátkém čase.

Velký inventář

Beida je profesionální dodavatel a v našem skladu udržujeme velké zásoby, což nám umožňuje rychlé odeslání. Ať už potřebujete jakékoli specifikace kabelu, můžeme rychle reagovat.

Standardy kvality

Naše výrobky jsou vyráběny přísně podle normy EN 50525 a naše kvalita je celosvětově certifikována. Každý kabel prochází několika kontrolami kvality.

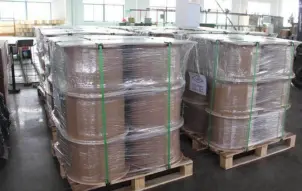

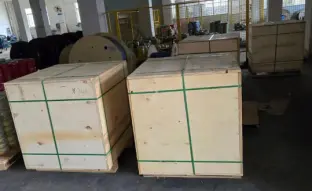

Možnosti balení

Balení kabelů je k dispozici ve formě kotoučů nebo svazků, nabízí flexibilnější možnosti přepravy a umožňuje vám vybrat si nejvhodnější způsob balení na základě vašich skutečných potřeb.

Přizpůsobené kabely zpomalující hoření a ohnivzdorné kabely

Pokud máte specifické požadavky, můžeme vyrobit nehořlavé a ohnivzdorné kabely různých jakostí, které zajistí dostatečnou bezpečnost a zvýšenou protipožární ochranu i při použití kabelů ve speciálních prostředích.
