XLPE izolovaný LSZH opláštěný nepancéřovaný napájecí kabel

XLPE izolované nepancéřové napájecí kabely LSZH jsou vysoce kvalitní produkty nabízené společností Tianjin Beida, jsme spolehlivým výrobcem a dodavatelem. Tato řada kabelů používá izolaci XLPE vyrobenou procesem fyzického zesíťování, která má nejen vynikající elektrické vlastnosti (teplotní odolnost do 90 °C, s horní hranicí provozní teploty o 30 % vyšší než u kabelů z PVC), ale také dosahuje dvojího průlomu v zpomalování hoření a šetrnosti k životnímu prostředí díky modifikaci molekulární struktury. Jeho vnější plášť je vyroben ze speciálního bezhalogenového polyolefinového materiálu s nízkou kouřivostí, který během spalování produkuje pouze stopové množství bílého kouře, a jeho hustota kouře a propustnost světla splňují nejvyšší požadavky normy GB/T 17651, což zajišťuje, že viditelnost na místech požáru zůstane v bezpečném rozsahu.

V současné době kabelová řada Beida vytvořila kompletní produktovou matrici, která pokrývá všechny úrovně napětí od 0,6/1 kV do 26/35 kV a všechny průřezy vodičů od 1,5 mm² do 1000 mm². Mezi nimi typ WDZ-YJY je vhodný pro suché vnitřní prostředí, zatímco typ WDZ-YJY23 má optimalizované složení pláště pro vlhké prostředí a typ WDZ-YJY43 s přidanou podélnou vodotěsnou vrstvou může vyhovět potřebám speciálních scénářů, jako jsou podzemní potrubní chodby.

Struktura produktu

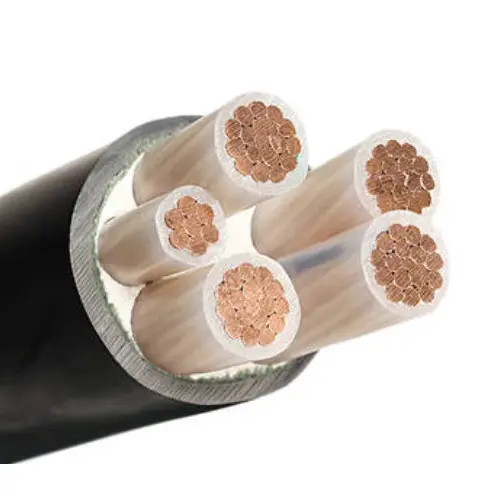

XLPE izolovaný nepancéřovaný napájecí kabel LSZH se skládá z měděného vodiče T1R, izolace XLPE a polyolefinového pláště LSOH.

Vodič: měděný nebo hliníkový vodič, kruhový nebo tvarovaný, třída 2 podle IEC 60228

a GB/T 3956-2008, Pro plochu průřezu není větší než 6 mm², pevné kolo

lze použít vodič třídy 1 podle IEC 60228 a GB/T 3956-2008.

Izolace: Tloušťka izolace, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Barva jádra: 1 jádro: červená nebo žlutá nebo zelená nebo modrá nebo černá

2 jádra: červená, modrá nebo červená, černá

3 jádra: žlutá, zelená, červená nebo červená, žlutá, modrá

4 jádra: žlutá, zelená, červená, modrá nebo červená, žlutá, modrá, černá

5 jader: žlutá, zelená, červená, modrá, černá nebo červená, žlutá, modrá, černá, zelená

Nad 5 čísel: bílá jádra s černým číslem nebo technická dohoda s klientem

Vnější plášť: Tloušťka pláště, vlastnosti materiálu musí odpovídat IEC 60502 a GB/T 12706.

Nehořlavý kabel: Musí být použit nehořlavý LSOH polyolefinový materiál vnějšího pláště. Třídy zpomalovače hoření lze rozdělit do tří kategorií: Svazek A, B a C.

Ohnivzdorný kabel: Kolem vodiče se navinou dvě vrstvy slídové pásky.

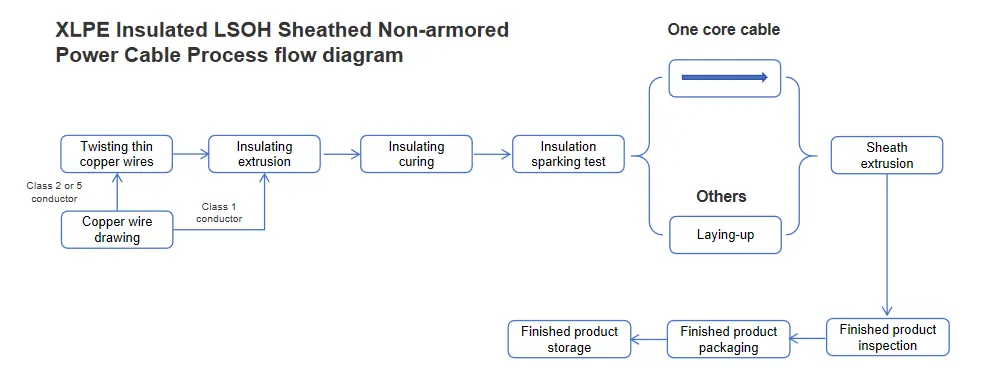

Vývojový diagram procesu

Aplikace produktu

Pro metro, podzemní tunel, inženýrství civilní protivzdušné obrany a další podzemní uzavřené inženýrské budovy důležité tovární budovy, klíčové laboratoře, datová centra, chemické závody, výškové budovy, nemocnice, nákupní centra, školy, tělocvičny, kina, vysokorychlostní železniční stanice/letištní čekárny a další přeplněná místa s vysokými požadavky na bezpečnost a korozi.

Srovnání s běžným kabelem s PVC pláštěm

Parametr výkonu

Výrobek má jmenovité napětí 0,6/1 kV. Během testování bylo aplikováno zkušební napětí až 3,5 kV a udržováno po dobu 5 minut bez jakékoli poruchy, což prokázalo spolehlivý izolační výkon. Pokud jde o odpor vodiče, při 20℃, jeho hodnota odporu vodiče přísně odpovídá normám IEC 60228 nebo GB/T 3956, což zajišťuje stabilní elektrický výkon.

Pokud jde o adaptabilitu na teplotu, produkt vykazuje vynikající výkon, pracuje stabilně v širokém teplotním rozsahu od -5 ℃ do +90 ℃. I za podmínek zkratu odolává teplotám až +250℃ bez poškození. Pokud jde o výkon při ohýbání, produkt specifikuje minimální poloměr ohybu 15násobek vnějšího průměru a minimální poloměr statického ohybu 10násobek vnějšího průměru, což zajišťuje flexibilitu během instalace a používání.

Kromě toho XLPE izolovaný nepancéřovaný napájecí kabel LSZH splňuje vysoké standardy zpomalování hoření a požární odolnosti. Jeho samozhášecí odolnost odpovídá normám IEC 60332 nebo GB/T 19666 a účinně brání šíření požáru; jeho požární odolnost odpovídá normám IEC 60331 nebo GB/T 19666, což zajišťuje zachování určité funkčnosti i v extrémních podmínkách, jako jsou požáry. Současně hodnota pH a vodivost produktu přísně dodržuje normy IEC 60754 a GB/T 19666-2019, jeho propustnost světla je v souladu s normami IEC 61034 a GB/T 19666-2019 a jeho celkové uvolňování halogenových kyselin také splňuje normy IEC/607196 a GB1966. bezpečnost produktu a šetrnost k životnímu prostředí.

Proudová zatížitelnost v ampérech (A)

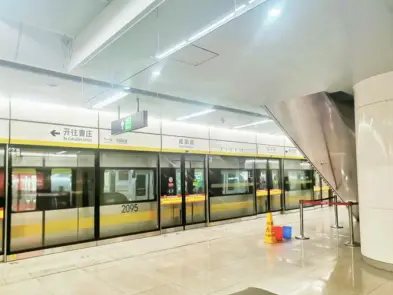

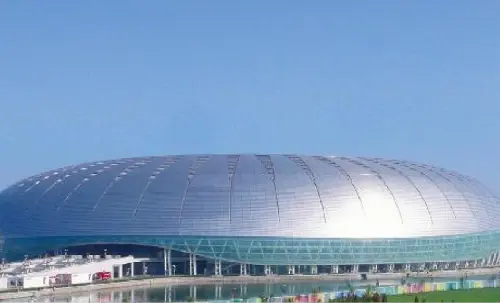

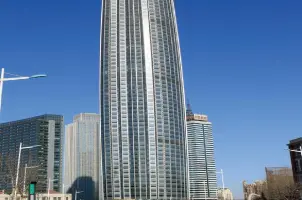

Postupné případy

Balení a dodání

Podrobnosti o balení:

Je určeno množstvím a požadavky, které kupujete. Dá se domluvit.

Přístav: Tianjin Port

Doručení: po moři, letecky, expresně.
